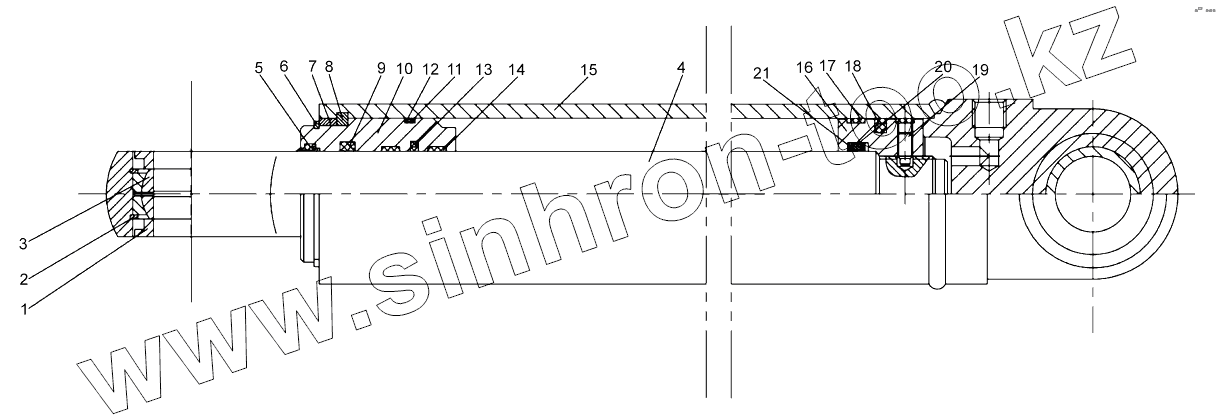

Каталог запасных частей к технике: XCMG LW300KN. Левый и правый поворотный цилиндр LW300KN

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9D00-541700-03		Каркасное пьшезащитное кольцо
2	GB893.1-86,62		Борткольцо
3	GВ304.5-81		Откидной подшипник
4	Z3G.9.1-03		Поршневой шток
5	CK-045,d45		Пылезащитное кольцо
6	GB894.1-86,72		Борткольцо
7	Z3.9.1-1		Snap Ring
8	Z3.9.1-2		Snap Ring
9	BS4555P5008,45x55x7.3		U-образное кольцо
10	Z3G.9.1-02		Направляющая втулка
11	GВ1235-76,80х3.1		О-образное кольцо
12	GB1235-76,80x75x1.5		Борткольцо
13	CKS-045,d45		Упорное кольцо
14	Z3.9.1-3,045x50x9.4		Осевой упорное кольцо
15	390G.9.1.1		Корпус цилиндра
16	Z3G.9.1-01		Поршень
17	Z3.9.1-6,080x75x9.4		Упорное кольцо для отверстия
18	CKW-080,D80		Кольцо
19	GB79-85,M8x20		Винт
20	GВ1235-76,50х3.1		О-образное кольцо
21	GB1235-76,49.8x45x1.5		Борткольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
