Каталог запасных частей к технике: XCMG LW300KN. Кондиционер в сборе 803502515-102766

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

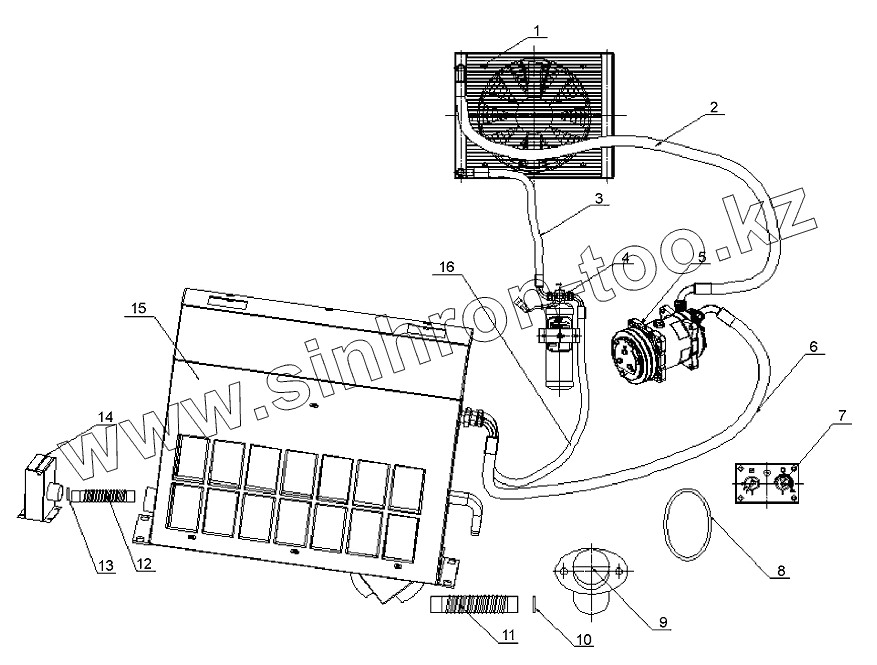

Позиция на иллюстрации	Заводской номер детали		Название детали
1	T0200067		Конденсатор в сборе
2	T0310448		Шланг высокого давления
3	T0310572		Шланг высокого давления
4	T0520048		Резервуар в сборе
5	T0500009		Компрессор в сборе
6	T0310451		Шланг низкого давления
7	T0400002		Панель управления
8	T0860XXX		Приводный ремень
9	T0131404		Переходная труба выпарителя
10	T0900701		Хомут из нержавейки
11	T0160087		Воздухоприводная труба
12	T0160030		Воздухоприводная труба
13	T0900145		Хомут
14	T0170063		Блок коробки свежего воздуха
15	T0100173		Выпариватель в сборе
16	T0310450		Шланг высокого давления

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
