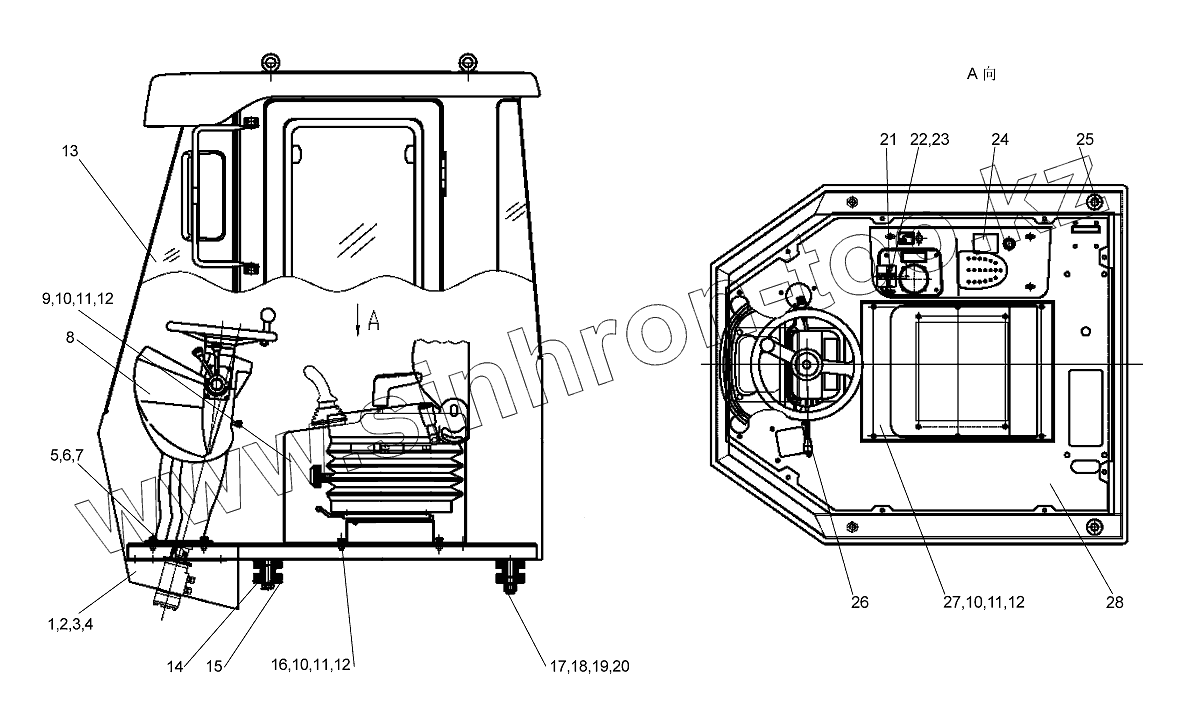

Каталог запасных частей к технике: XCMG LW300KN. Кабина 300KNII
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252601639 | Передняя обшивка | |
| 2 | 805000017 | Болт М8х25 | |
| 3 | 805300117 | Шайба 8 | |
| 4 | 805300010 | Шайба 8 | |
| 5 | 805000048 | Болт M12x35 | |
| 6 | 805300020 | Шайба 12 | |
| 7 | 805300018 | Шайба 12 | |
| 8 | 252606450 | Приборная коробка в сборе | |
| 9 | 252101611 | Коробка управления | |
| 10 | 805000727 | Болт М10х25 | |
| 11 | 805300017 | Шайба 10 | |
| 12 | 805300014 | Шайба 10 | |
| 13 | 252606679 | Сборка водительской кабины | |
| 14 | 252800192 | Амортизатор в сборе | |
| 15 | 252800195 | Перегородка | |
| 16 | 801968890 | Сиденье | |
| 17 | 805000060 | Болт M24x130 | |
| 18 | 805300034 | Шайба 24 | |
| 19 | 805300021 | Шайба 24 | |
| 20 | 805200117 | Гайка M24 | |
| 21 | 252101425 | Маркировка управления одноручной рукояткой | |
| 22 | 252101530 | Знак управления опрокидывающим бункером | |
| 23 | 252101529 | Знак управления стрелой | |
| 24 | 819906043 | Знак безопасности | |
| 25 | 252102605 | Укупорка | |
| 26 | 252101538 | Частотно-следящая управления с изменяемой скоростью | |
| 27 | 251805764 | Монтажная панель сиденья | |
| 28 | 252605115 | Резиновый пол |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
