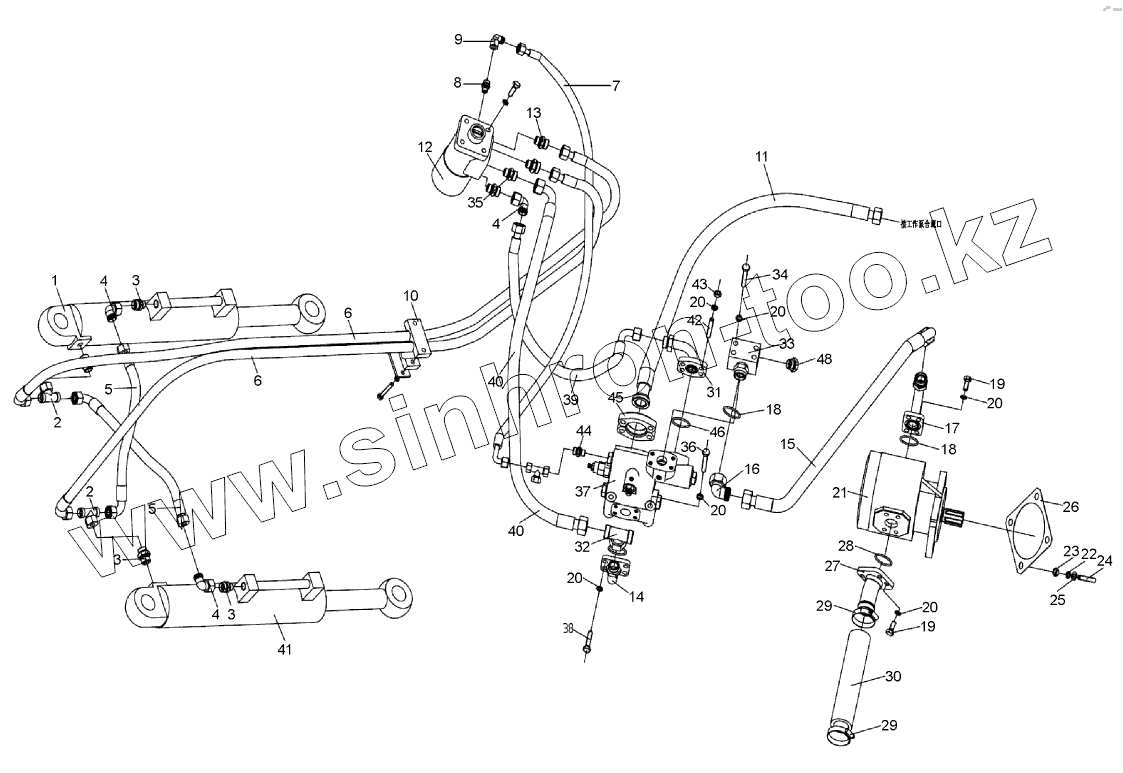

Каталог запасных частей к технике: XCMG LW300KN. Гидросистема поворота LW300KN
1
2
2
3
3
3
4
4
4
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
20
20
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
41
41
41
42
42
43
44
44
45
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803004311 | Правый поворотный цилиндр | |
| 2 | 803164787 | Соединение тройника | |
| 3 | 803164233 | Соединение | |
| 4 | 803163573 | Отвод | |
| 5 | 252600563 | Резиновая труба в сборе | |
| 6 | 252700195 | Гибкий рукав в сборе | |
| 7 | 252700196 | Гибкий рукав в сборе | |
| 8 | 803163757 | Соединение | |
| 9 | 803164245 | Соединение | |
| 10 | 252700369 | Трубодержатель | |
| 11 | 252605930 | Гибкий рукав в сборе | |
| 12 | 803004125 | Инфлектор | |
| 13 | 803164736 | Соединение | |
| 14 | 252605772 | Стальная трубка | |
| 15 | 253100337 | Гибкий рукав в сборе | |
| 16 | 803163638 | Отвод | |
| 17 | 252700200 | Стальная трубка | |
| 18 | 801100133 | О-образное уплотнительное кольцо | |
| 19 | 805000043 | Болт М10х30 | |
| 20 | 805300014 | Шайба 10 | |
| 21 | 803004124 | Шестеренчатый насос | |
| 22 | 805300018 | Шайба 12 | |
| 23 | 805200049 | Гайка М12 | |
| 24 | 805002233 | Шпилька М12х35 | |
| 25 | 805300020 | Шайба 12 | |
| 26 | 252100847 | Уплотнительная прокладка | |
| 27 | 252700201 | Стальная трубка | |
| 28 | 801100148 | О-образное уплотнительное кольцо | |
| 29 | 801902713 | Хомут из нержавейки 44-64 | |
| 30 | 803163992 | Резиновая труба, В38х210 | |
| 31 | 252605773 | Стальная трубка | |
| 32 | 803163723 | Соединение тройника | |
| 33 | 252605776 | Блок соединений | |
| 34 | 805000401 | Болт M10x65 | |
| 35 | 803164899 | Соединение | |
| 36 | 805000036 | Болт M10x90 | |
| 37 | 803070622 | Разгружающий клапан | |
| 38 | 805000727 | Болт М10х25 | |
| 39 | 252300506 | Резиновая труба в сборе | |
| 40 | 252605778 | Резиновая труба в сборе | |
| 41 | 803004310 | Лево-поворотный маслоцилиндр | |
| 42 | 805041491 | Шпилька M10x40 | |
| 43 | 805200048 | Гайка М10 | |
| 44 | 805002295 | Соединение | |
| 45 | 803164234 | Блок фланцев | |
| 46 | 801100120 | О-образное кольцо 25x3.55G | |
| 48 | 803166449 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
