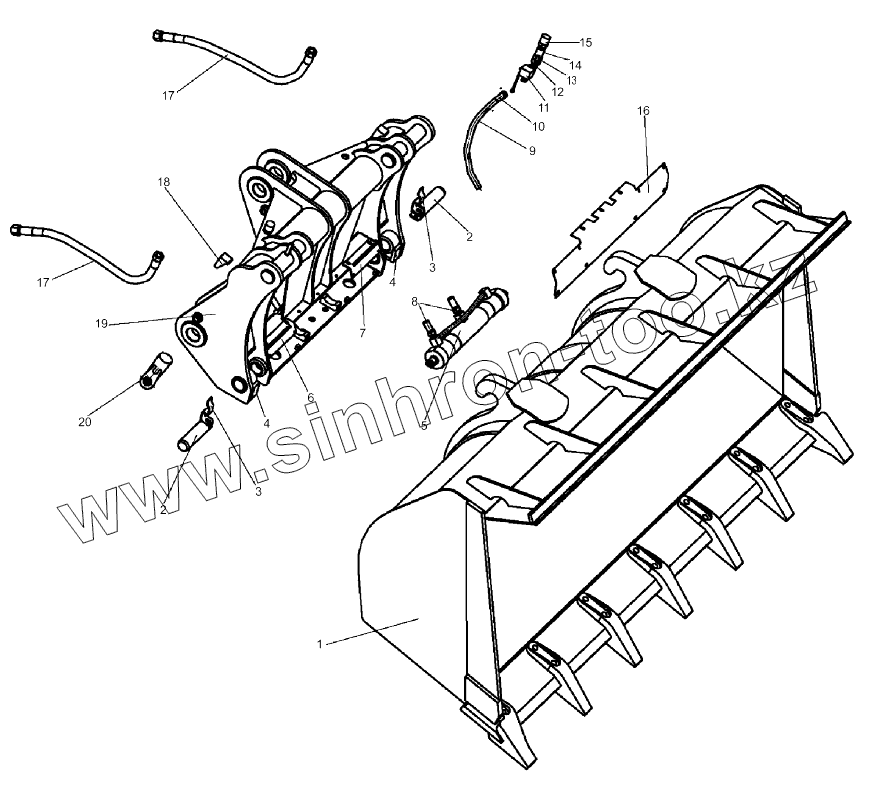

Каталог запасных частей к технике: XCMG LW300KN. Быстродействующий станок с шестью шатунами
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
10
11
11
12
13
13
14
15
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252604515 | Ковш в сборе | |
| 1 | 252600883 | Ковш в сборе | |
| 2 | 252600919 | Фиксирующий палец | |
| 3 | 252600918 | Штангеуказатель | |
| 4 | 252600922 | Ограниченная колодка сквозного шипа | |
| 5 | 803004320 | Быстросъемный цилиндр | |
| 6 | 252600915 | Правая направляющая пластина | |
| 7 | 252600917 | Левая направляющая пластина | |
| 8 | 803164282 | Прямоугольное соединение | |
| 9 | 252600935 | Гибкий рукав в сборе | |
| 10 | 252600936 | Гибкий рукав в сборе | |
| 11 | 800701135 | Трехходовой шаровой клапан | |
| 12 | 803164290 | Соединение | |
| 13 | 803164281 | Прямоугольное соединение | |
| 14 | 803164316 | Быстродействующее соединение | |
| 15 | 819906026 | Пылезащищенный колпачок | |
| 16 | 252600916 | Колпачковая плита | |
| 17 | 252600934 | Гибкий рукав в сборе | |
| 18 | 252600923 | Ограниченная кородка для возвраста ковша-лопаты | |
| 19 | 252600886 | Кронштейн | |
| 20 | 252601012 | Быстродействующий штырек ковша-лопаты |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
