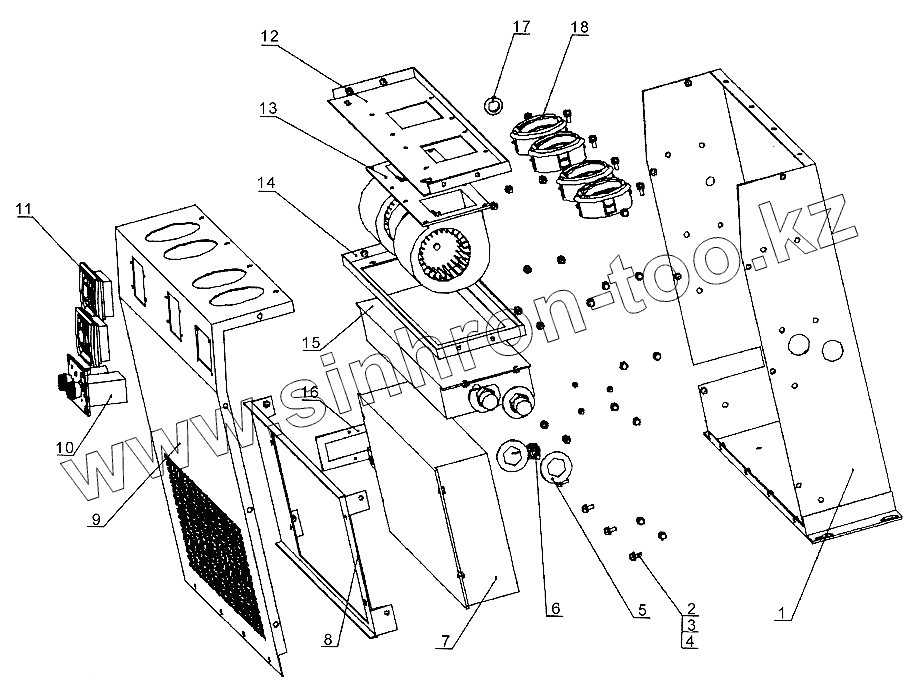

Каталог запасных частей к технике: XCMG LW300FN. Выпариватель в сборе CDZ40K-010

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	CDZ40K-011		Блок корпуса коробки
2	GB5783M5x16-Zn.D		Болт
3	GB8596-Zn.D		Пружинная шайба
4	GB97.16-140HV-Zn.D		Плоская прокладка
5	CDKT16-103-1		Квадратный диск с внутренней шестигранной
6	TYJ2-900		Датчик температуры
7	CDZ40K-012		Сердечник испарителя
8	СDZ40К-017		Кронштейн сердечника испарителя
9	CDZ40K-016		Блок перекрышек
10	TYJ3-100		Панель управления
11	TYJ2-303		Отдушина одинарной решетки
12	CDZ40K-015		Нижняя плита вентилятора
13	TYJ2-600		Ведродвигатель выпаривателя
14	CDZ40K-014		Кронштейн сердечника отопителя
15	CDZ40K-013		Сердечник отопителя
16	CDZ40K-100		Прижимная планка соединения
17	Кольцо12		Защитное кольцо Ф12
18	TYJ2-300		Круглая комбинированная фурма

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
