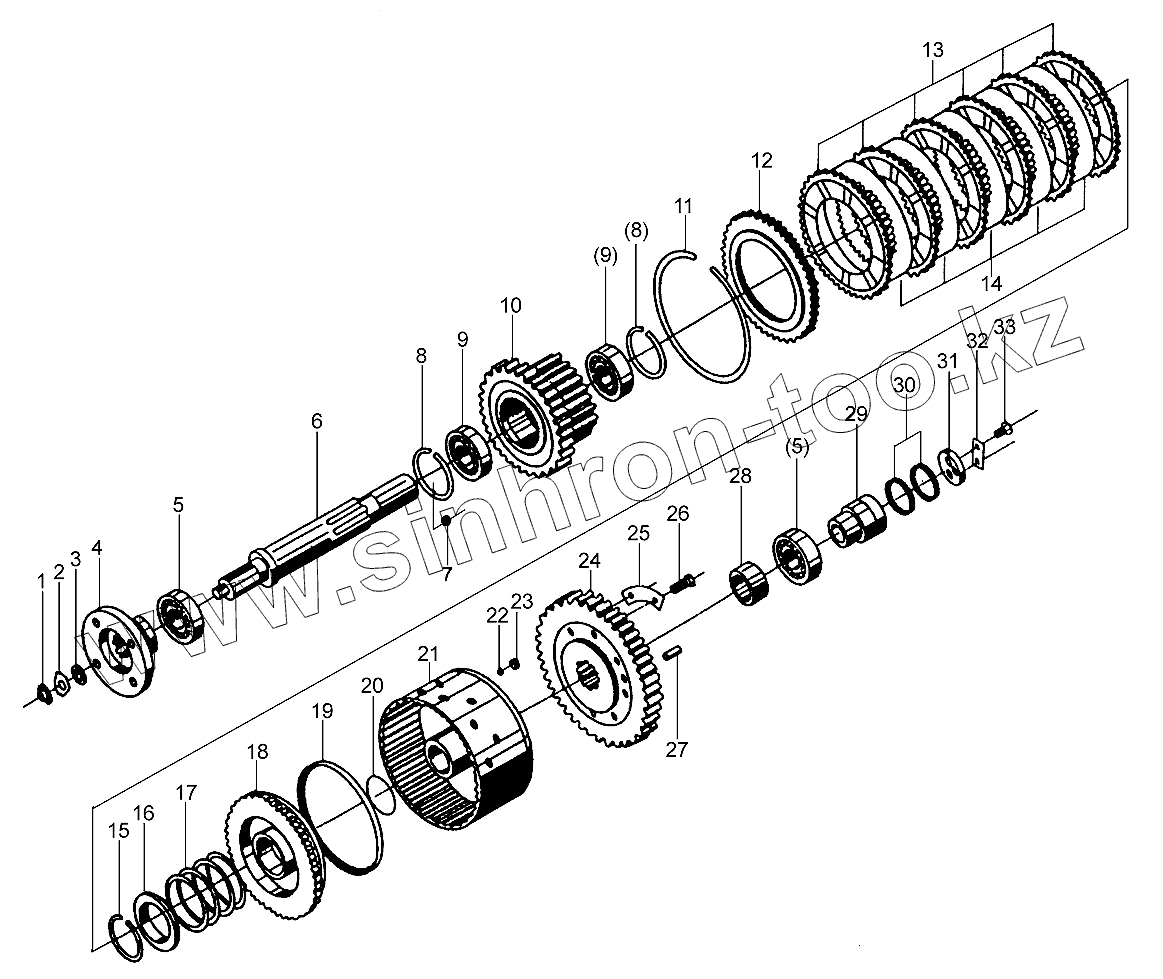

Каталог запасных частей к технике: XCMG LW300FN. Входной вал КПП в сборе
1
2
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 860114626 | Мелкая круглая гайка M20x1.5 | |
| 2 | GB858-88 | Стопорная шайба | |
| 3 | GВ97.1-85 | Шайба | |
| 4 | 860114625 | Фланец в сборе | |
| 5 | 860110987 | Роликовый подшипник 7507 | |
| 6 | 860114663 | Входной вал | |
| 7 | ZL20-032009 | Plug 9 | |
| 8 | GВ893.2-86 | Кольцо | |
| 9 | 109 | Ball Bearing GB276-89 | |
| 10 | 860114669 | Шестерня Z=33 | |
| 11 | 860114646 | Борткольцо | |
| 12 | 860114647 | Наружный боковой щит | |
| 13 | 860114636 | Наружный фрикцион | |
| 14 | 860114635 | Внутренний фрикцион | |
| 15 | GВ894.2-86 | Кольцо | |
| 16 | 860114648 | Гнездо пружины | |
| 17 | 860114649 | Пружина | |
| 18 | 860114708 | Поршень | |
| 19 | 860114640 | Кольцо маслоуплотнительное | |
| 20 | Кольцо6х3.1 | О-образное уплотнительное кольцо 6.0х3.1 | |
| 21 | 860114690 | Картер сцепления в сборе | |
| 22 | GВ308-89 | Стальной шар 5 | |
| 23 | ZL20-032109 | Plug | |
| 24 | 860114670 | Шестерня Z=46 | |
| 25 | ZL20-032007 | Стопорная пластина | |
| 26 | GB5783-87 | Болт | |
| 27 | ШпонкаА8х22 | Цилиндрическая шпонка А8х22 | |
| 28 | 860114623 | Втулка вала | |
| 29 | 860114642 | Масляная рубашка внутренней накладки | |
| 30 | 860114637 | Поршневое кольцо Ф52 | |
| 31 | 860113201 | Упорная планка бокового щита | |
| 32 | 860113202 | Стопорная прокладка | |
| 33 | GВ5783-86 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
