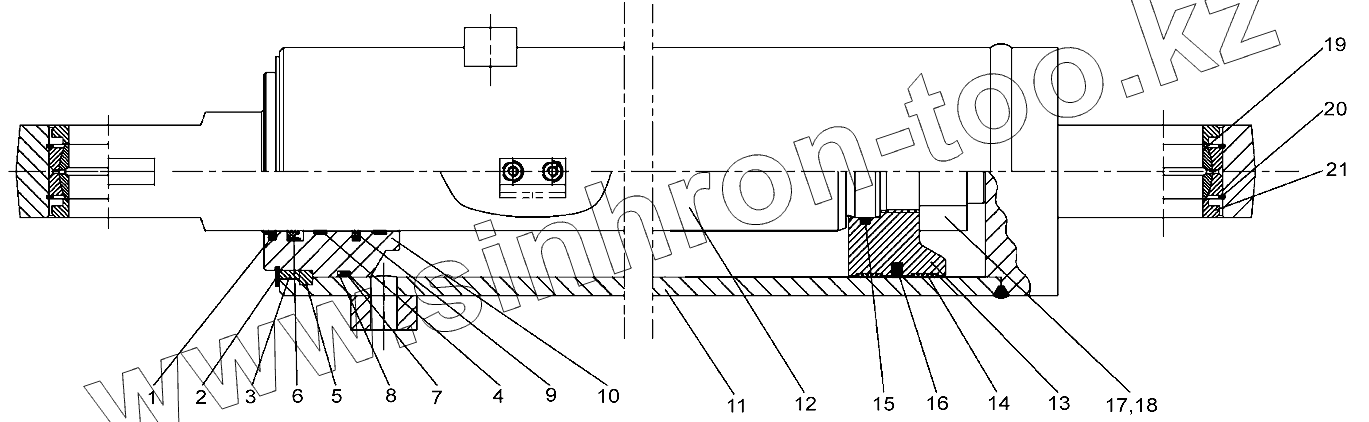

Каталог запасных частей к технике: XCMG LW300FN. Цилиндр поворотного ковша

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 СК-090 Пылезащитное кольцо d90
2 GВ894.1-86 Кольцо
3 Z3.10.1-1 Уплотнительное кольцо
4 Z3.10.1-2 Уплотнительное кольцо
5 Z3.10.1-3 Key
6 В39005Р5008 U-образное кольцо 90x105x11.4
7 Кольцо160х5.7 О-образное кольцо 160х5.7
8 Z3.10.1-4 Пружинное стопорное кольцо
9 CKS-090 Ступенчатое уплотнение
10 Z3.10.1-5 Slyd Ring
11 XGYG01-127-01 Корпус цилиндра
12 XGYG01-127-02 Поршневой шток
13 Z3.10.1-6 Поршень
14 Z3.10.1-7 Передвижное запорное кольцо
15 Кольцо75х5.7 О-образное кольцо 75х5.7
16 CKW-160 Кольцо Glyd D160
17 Z3.10.1-8G Гайка
18 GВ79-85 Винт М8х20
19 GЕ60ЕS Откидной подшипник GЕ60ЕS
20 GВ893.1-86 Кольцо
21 9D00-590300-03 Каркасное пылезащитное кольцо Ф60
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
