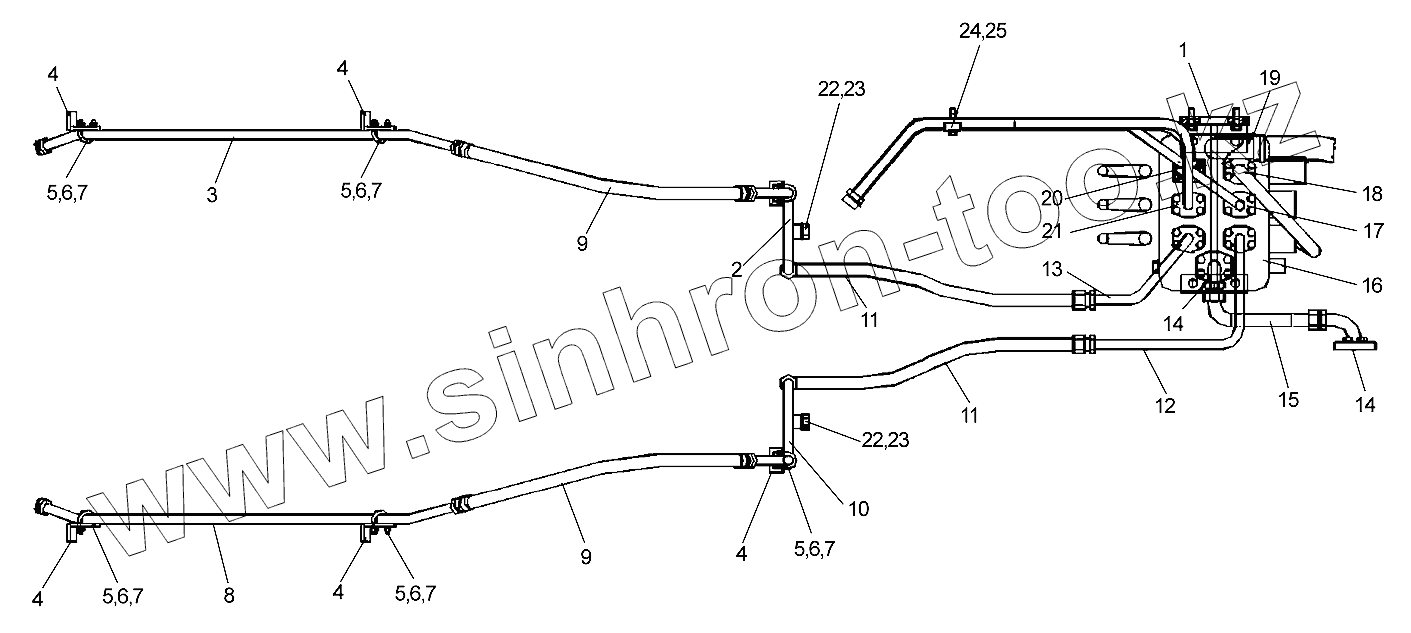

Каталог запасных частей к технике: XCMG LW300FN. Трехсекционная система захвата (I)
1
2
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
9
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250100406 | Кронштейн распределительного клапана | |
| 2 | 250900372 | Жесткая труба передней рамы (правая) | |
| 3 | 250900370 | Правая масляная труба стрелы | |
| 4 | 251900317 | Стойка | |
| 5 | 805300010 | Шайба 8 | |
| 6 | 805200045 | Гайка М8 | |
| 7 | 250100362 | U-образный болт | |
| 8 | 250900376 | Левая масляная труба стрелы | |
| 9 | 250900371 | Гибкий рукав в сборе | |
| 10 | 250900374 | Жесткая труба передней рамы | |
| 11 | 250500215 | Гибкий рукав в сборе | |
| 12 | 250500213 | Жесткая труба в сборе | |
| 13 | 250500214 | Жесткая труба в сборе | |
| 14 | 803164272 | Блок фланцев | |
| 15 | 251700219 | Гибкий рукав в сборе | |
| 16 | 803004040 | Многоканальный клапан | |
| 17 | 250500211 | Масляная труба | |
| 18 | 250500210 | Масляная труба | |
| 19 | 250100655 | Стальная трубка | |
| 20 | 250500209 | Масляная труба | |
| 21 | 250500212 | Масляная труба | |
| 22 | 803107807 | Пробка M14x1.5 | |
| 23 | 805301410 | Шайба 14 | |
| 24 | 250100130 | Трубодержатель | |
| 25 | 250100129 | Трубодержатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
