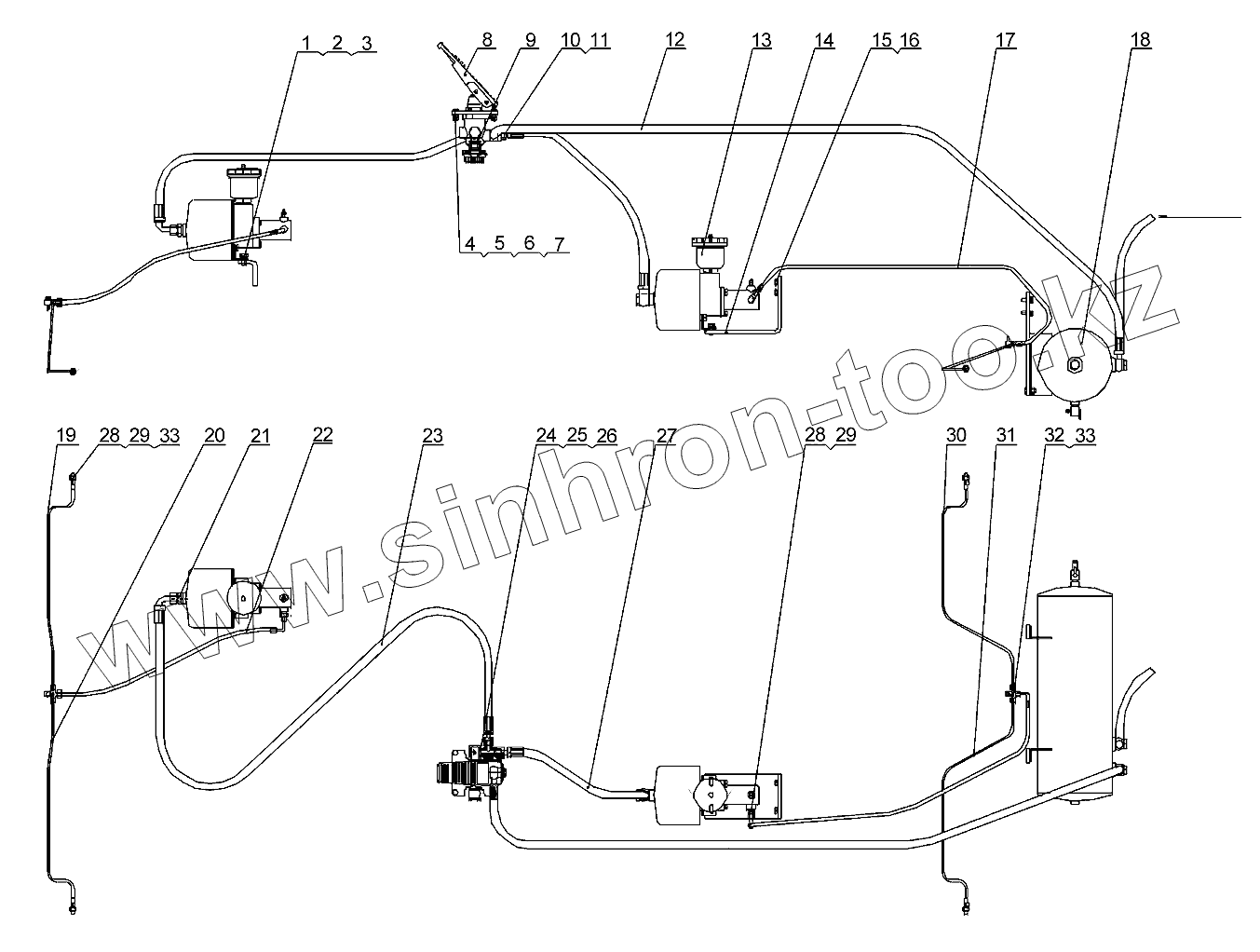

Каталог запасных частей к технике: XCMG LW300FN. Тормозная система 251702932
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 805000715 | Болт M12x25 | |
| 2 | 805300018 | Шайба 12 | |
| 3 | 805300020 | Шайба 12 | |
| 4 | 805000020 | Болт М8х30 | |
| 5 | 805300069 | Шайба 8 | |
| 6 | 805300010 | Шайба 8 | |
| 7 | 805200045 | Гайка М8 | |
| 8 | 800901158 | Пневматический тормозный клапан | |
| 9 | 251700335 | Соединение | |
| 10 | 252100748 | Бош | |
| 11 | 805301414 | Шайба 22 | |
| 12 | 250900393 | Выпускной патрубок воздухосборника | |
| 13 | 800901152 | ФН в сборе | |
| 14 | 250100131 | Правая опора | |
| 15 | 805000714 | Болт М10х20 | |
| 16 | 805300014 | Шайба 10 | |
| 17 | 251702920 | Гибкий рукав для торможения заднего моста | |
| 18 | 251702772 | Воздухосборник | |
| 19 | 251702921 | Правая масляная труба переднего моста | |
| 20 | 251700399 | Левая масляная труба переднего моста | |
| 21 | 251800289 | Соединение | |
| 22 | 251702924 | Гибкий рукав для торможения переднего моста | |
| 23 | 253000745 | Воздуховод форсажного насоса переднего моста | |
| 24 | 269900183 | Болт | |
| 25 | 251800290 | Соединение тройника | |
| 26 | 803164156 | О-образное кольцо 10.6x1.8 | |
| 27 | 253000744 | Воздуховод форсажного насоса заднего моста | |
| 28 | 805301418 | Шайба М12 | |
| 29 | 251800287 | Прямое соединение | |
| 30 | 251702928 | Правый маслопровод заднего моста | |
| 31 | 251702930 | Левый маслопровод заднего моста | |
| 32 | 251702926 | Трехходовое соединение магистрали переднего моста | |
| 33 | 803164132 | О-образное кольцо 6x1.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
