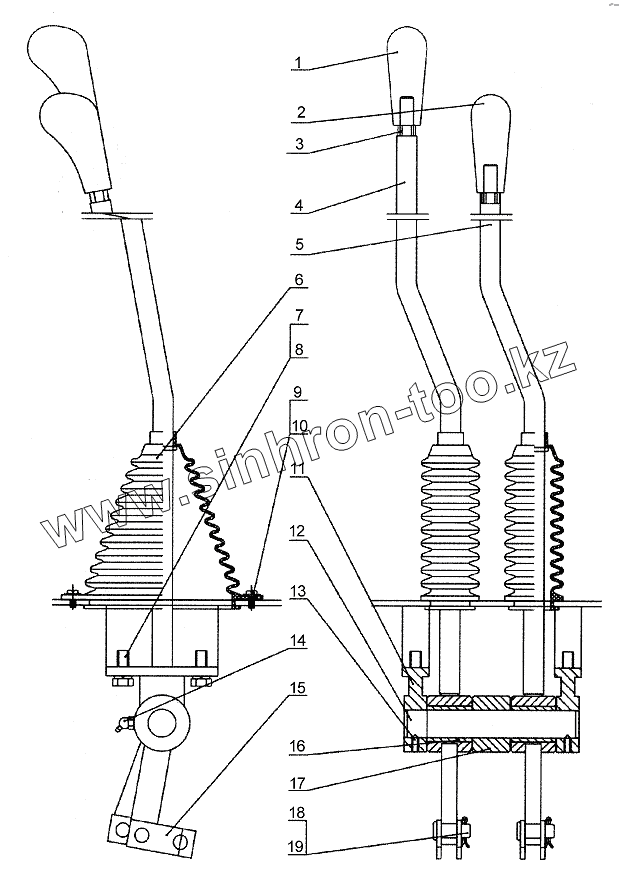

Каталог запасных частей к технике: XCMG LW300FN. Система двухсекционного рычага управления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	801902741		Шар рукоятки управления стрелой
2	801902742		Шар рукоятки управления опрокидывающимся скипом
3	805200069		Гайка М12
4	251700174		Управляющий рычаг стрелы
5	251700172		Рычанг управления опрокидывающим бункером
6	251800359		Резиновая втулка
7	805000727		Болт М10х25
8	805300014		Шайба 10
9	805100056		Винт М5х12
10	805300183		Шайба 5
11	250200197		Насадка
12	250100229		Вал
13	805101818		Винт М6х16
14	801100339		Масленка 45°М10х1
15	250100230		Соединительная планка
16	250200196		Гильза С1
17	250100228		Промежуточное тело
18	805601616		Вал штифта В12х30
19	805600006		Штифт 4x30

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
