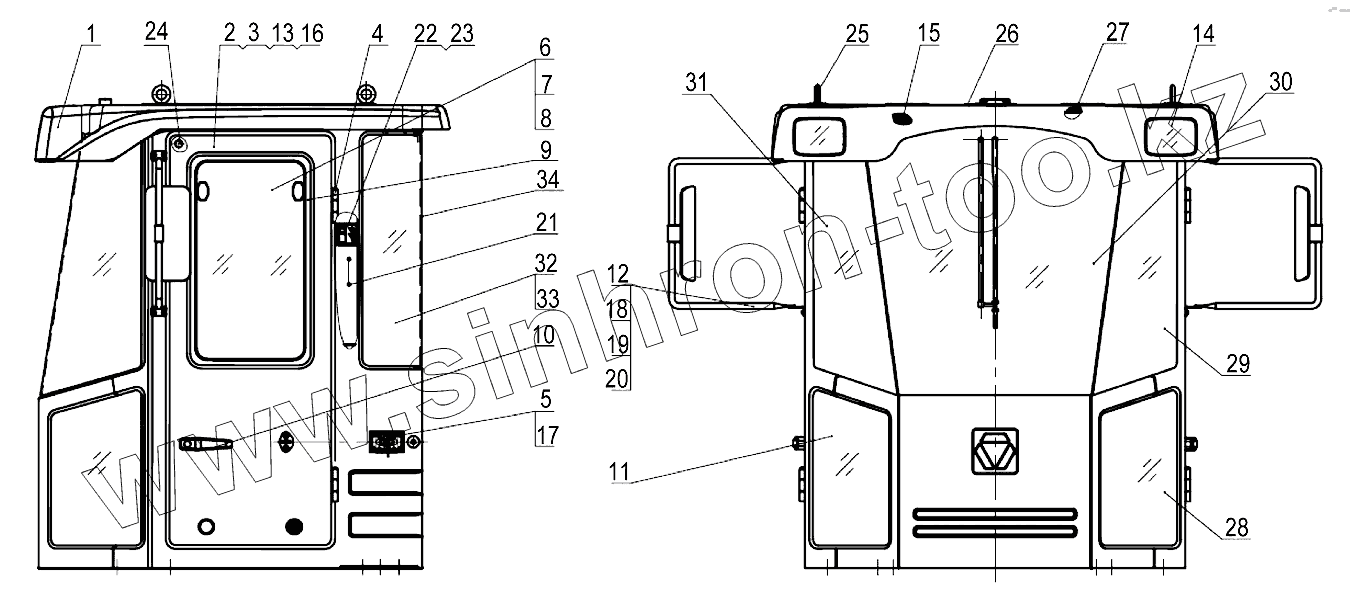

Каталог запасных частей к технике: XCMG LW300FN. Сборка водительской кабины 251702994
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 251703052 | Сварочная кабина в сборе | |
| 2 | 251800893 | Левая дверь в сборе | |
| 3 | 251703237 | Правая дверь в сборе | |
| 4 | 251800475 | Узел петли для дверки | |
| 5 | 251800900 | Французский замок в сборе | |
| 6 | 251700238 | Левое раздвижное окно в сборе | |
| 7 | 251805115 | Правое раздвижное окно в сборе | |
| 8 | 805100275 | Винт M5x16 | |
| 9 | 251805110 | Штабик раздвижного окна | |
| 10 | 801503840 | Блок дверного замка | |
| 10 | 801503908 | Блок дверного замка | |
| 11 | 251800533 | Правой переднее нижнее стекло | |
| 12 | 251800535 | Зеркало заднего вида в сборе | |
| 13 | 251804366 | Уплотнение двери | |
| 14 | 251702991 | Электричество в кабине в сборе | |
| 15 | 251800857 | Внутреннее украшение в кабине | |
| 16 | 227100142 | Винт St4.2x16 | |
| 17 | 801905362 | Уплотнительная прокладка | |
| 18 | 805000322 | Болт М6х16 | |
| 19 | 805300029 | Шайба М6 | |
| 20 | 805300030 | Шайба М6 | |
| 21 | 805100102 | Винт М5х25 | |
| 22 | 269901790 | Знак огнетушителя | |
| 23 | 805101907 | Винт М4х10 | |
| 24 | 801938303 | Резиновая кратка | |
| 25 | 805100348 | Винт M16 | |
| 26 | 251805701 | Защитный чехол пучка проводов | |
| 27 | 251805135 | Материалы для понижения шума кабины в сборе | |
| 28 | 251800534 | Левое переднее нижнее стекло | |
| 29 | 251800529 | Левое переднее стекло | |
| 30 | 251800528 | Переднее ветровое стекло | |
| 31 | 251800483 | Правое переднее стекло | |
| 32 | 251800532 | Левое заднее стекло | |
| 33 | 251800531 | Правое заднее стекло | |
| 34 | 251800530 | Заднее стекло |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
