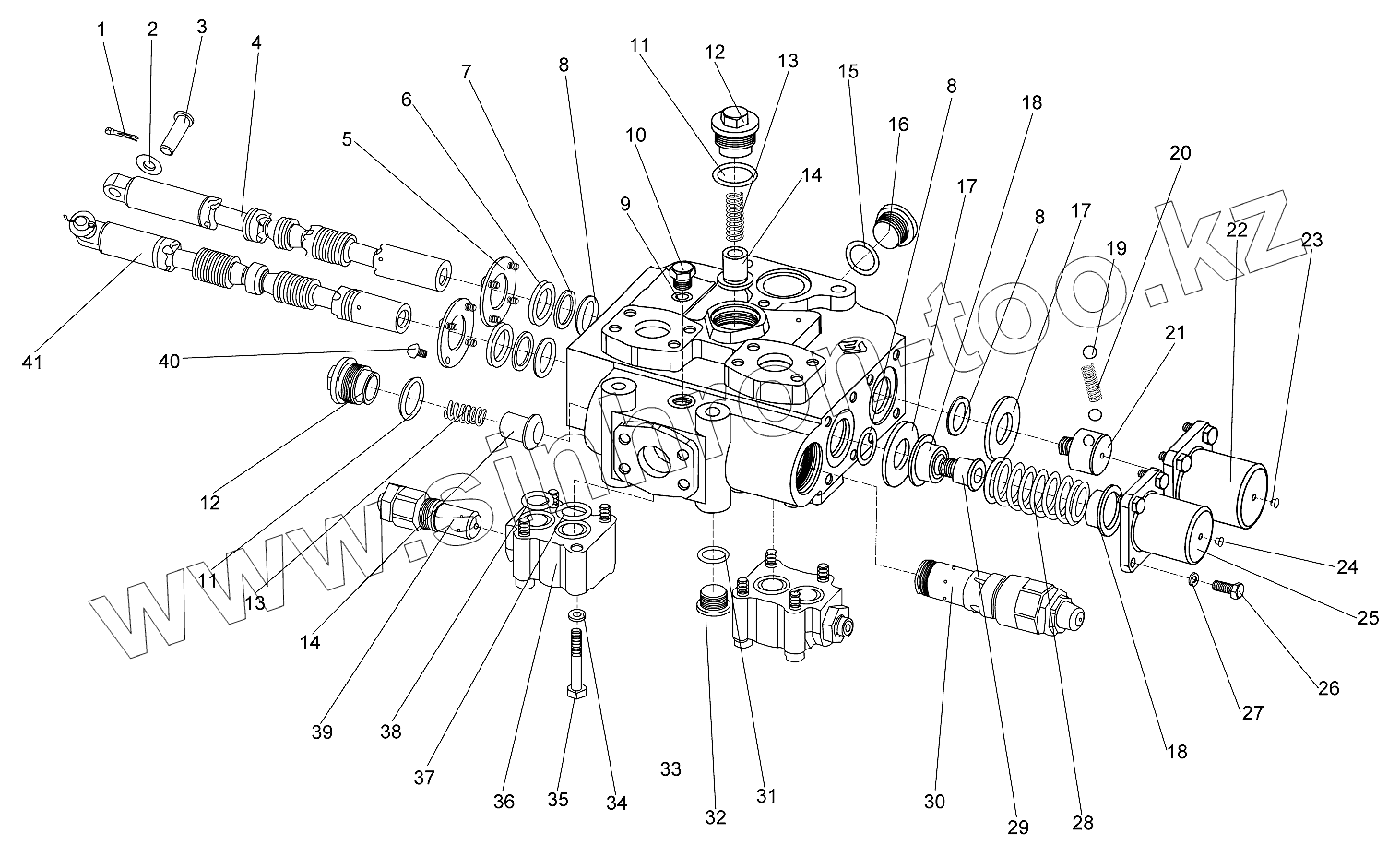

Каталог запасных частей к технике: XCMG LW300FN. Распределительный клапан
1
2
3
4
5
6
7
8
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GВ91-86 | Штифт | |
| 2 | GB97.2-85 | Шайба | |
| 3 | DF-32-01 | Шпонка | |
| 4 | GDF-25-03b | Шток клапана стрелы | |
| 5 | GDF-32-04 | Нажимная планка | |
| 6 | СК28 | Пылезащитное кольцо | |
| 7 | GDF-32-02 | Шайба | |
| 8 | GВ3452.1-82 | О-образное кольцо | |
| 9 | GВ3452.1-82 | О-образное кольцо | |
| 10 | GDF-32-18 | Заглушка | |
| 11 | GВ3452.1-82 | О-образное кольцо | |
| 12 | GDF-25-05B | Седло мононаправленного клапана | |
| 13 | GDF-25-07B | Пружина мононаправленного клапана | |
| 14 | GDF-25-08B | Односторонний клапан | |
| 15 | Кольцо32х3.1 | О-образное кольцо 32х3.1 | |
| 16 | DF-32-20A | Пробка | |
| 17 | GDF-32-09A | Подстилка | |
| 18 | GDF-32-11 | Пружинное седло | |
| 19 | GB308-77 | Стальной шарик | |
| 20 | 407428 | Пружина | |
| 21 | GDF-32-15 | Гнездо пружины | |
| 22 | GDF-25-14B | Торцовый щит | |
| 23 | GDF-32-20 | Резиновая пробка | |
| 24 | GDF-32-19 | Резиновая пробка | |
| 25 | GDF-25-12B | Торцовый щит | |
| 26 | GB21-76 | Болт | |
| 27 | GB93-76 | Шайба | |
| 28 | GDF-32-16 | Возвратная пружина | |
| 29 | GDF-32-10a | Гнездо пружины | |
| 30 | D32.2a-00 | Предохранительный клапан | |
| 31 | GВ3452.1-82 | О-образное кольцо | |
| 32 | GDF-25-18B | Пробка | |
| 33 | GDF-25-01B | Корпус главного клапана | |
| 34 | GВ93-87 | Шайба | |
| 35 | GВ5782-86 | Болт | |
| 36 | ZL50106C1-01 | Перегруженный корпус клапана | |
| 37 | Кольцо32х3.1 | О-образное кольцо 32х3.1 | |
| 38 | Кольцо28х3.1 | О-образное кольцо 28х3.1 | |
| 39 | YBF-01 | Перегрузочный клапан | |
| 40 | GB67-85 | Болт | |
| 41 | GDF-25-06b | Шток клапана поворотного ковша |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
