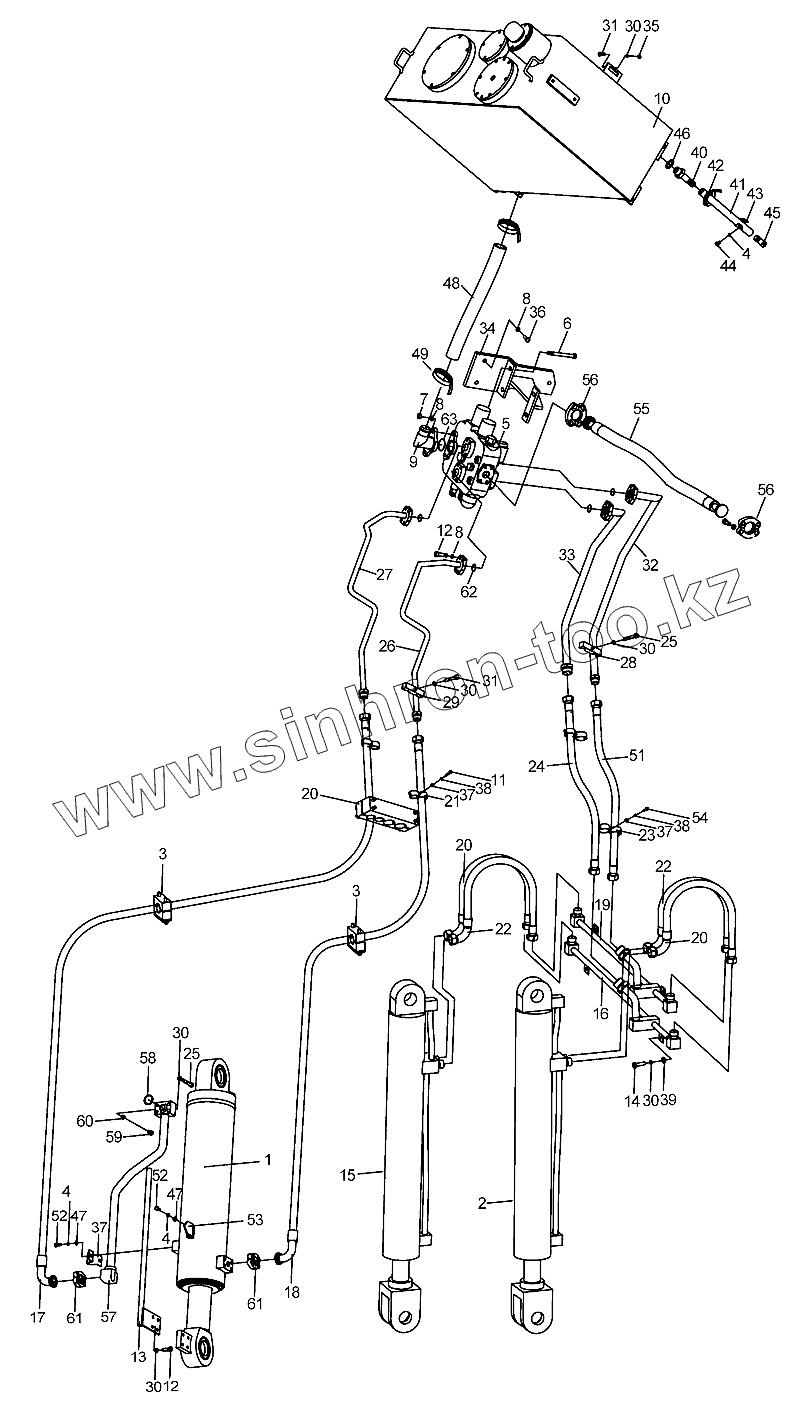

Каталог запасных частей к технике: XCMG LW300FN. Рабочая гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
7
8
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
24
25
25
26
27
28
29
30
30
30
30
30
30
31
31
32
33
34
35
36
37
37
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
51
52
52
53
54
55
56
56
57
58
59
60
61
61
62
63
Позиция на иллюстрации Заводской номер детали Название детали
1 803004330 Цилиндр поворотного ковша
2 803071237 Масляный цилиндр левой стрелы
3 250500110 Трубодержатель
4 805300010 Шайба 8
5 803004065 Распределительный клапан
6 805000215 Болт M12x140
7 805200049 Гайка М12
8 805300018 Шайба 12
9 250100810 Стальная трубка
10 251700434 Гидробак
11 805000126 Болт М6х30
12 805000043 Болт М10х30
13 252900302 Штангеуказатель
14 805000062 Болт М10х35
15 803071259 Цилиндр правой стрелы
16 251702646 Стальная трубка
17 251702647 Резиновая труба в сборе
18 251702648 Резиновая труба в сборе
19 251702649 Стальная трубка
20 250900317 Резиновая труба в сборе
21 250100128 Трубодержатель
22 250900318 Резиновая труба в сборе
23 250100227 Трубодержатель
24 251702650 Резиновая труба в сборе
25 805000401 Болт M10x65
26 250900627 Масляная труба
27 250900626 Масляная труба
28 250100129 Трубодержатель
29 250100130 Трубодержатель
30 805300014 Шайба 10
31 805000059 Болт M10x60
32 250900623 Масляная труба
33 250900622 Масляная труба
34 251702651 Кронштейн распределительного клапана
35 805200048 Гайка М10
36 805000574 Болт M12x40
37 805200053 Гайка М6
38 805300030 Шайба М6
39 805300017 Шайба 10
40 250900255 Соединение
41 250900257 Шланг низкого давления
42 801902709 Хомут из нержавейки 25-38
43 250900563 Трубодержатель
44 805000616 Болт М8х12
45 250900256 Заглушка
46 805301416 Шайба 27
47 805300069 Шайба 8
48 250100448 Шланг низкого давления
49 801902713 Хомут из нержавейки 44-64
50 250500318 Трубодержатель
51 251702659 Резиновая труба в сборе
52 805000018 Болт М8х20
53 252600543 Стрелка
54 805000525 Болт М6х20
55 251700219 Гибкий рукав в сборе
56 803164272 Блок фланцев
57 252600562 Стальная труба в сборе
58 801100068 О-образное кольцо 32.5x3.55G
59 803107807 Пробка M14x1.5
60 805301410 Шайба 14
61 803164271 Блок фланцев
62 801100061 О-образное уплотнительное колцьо 28x3.55
63 801100090 О-образное уплотнительное колцьо 50x3.5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
