Каталог запасных частей к технике: XCMG LW300FN. Передний передаточный вал 101493

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

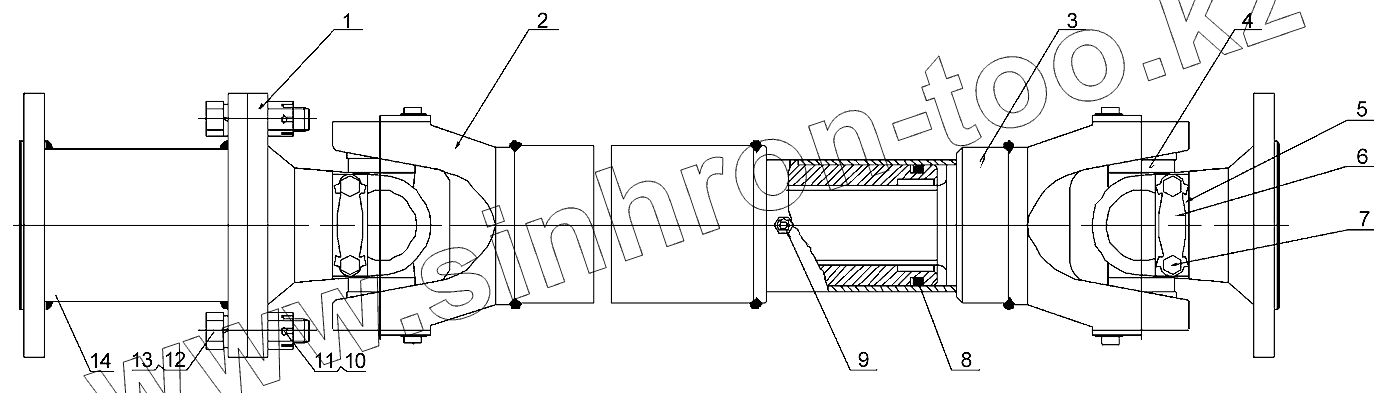

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL30E-2-01		Фланцевая вилка
2	Блок		Блок
3	Z3.4.3-02		Блок шлицевого вала
4	UW41118PB		Крестовина кардана в сборе
5	ZL30E-2-03		Перекрышка
6	ZL30E-2-04		Замковая пластинка
7	GВ5782-86		Болт
8	GВ3452.1-82		О-образное кольцо
9	GВ1152-89		Масленка М8х1
10	ГайкаМ14		Гайка М14
11	GВ91-86		Штифт
12	GВ31.1-88		Болт М14х45
13	GВ93-87		Шайба
14	Z3.4.1		Соединитель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
