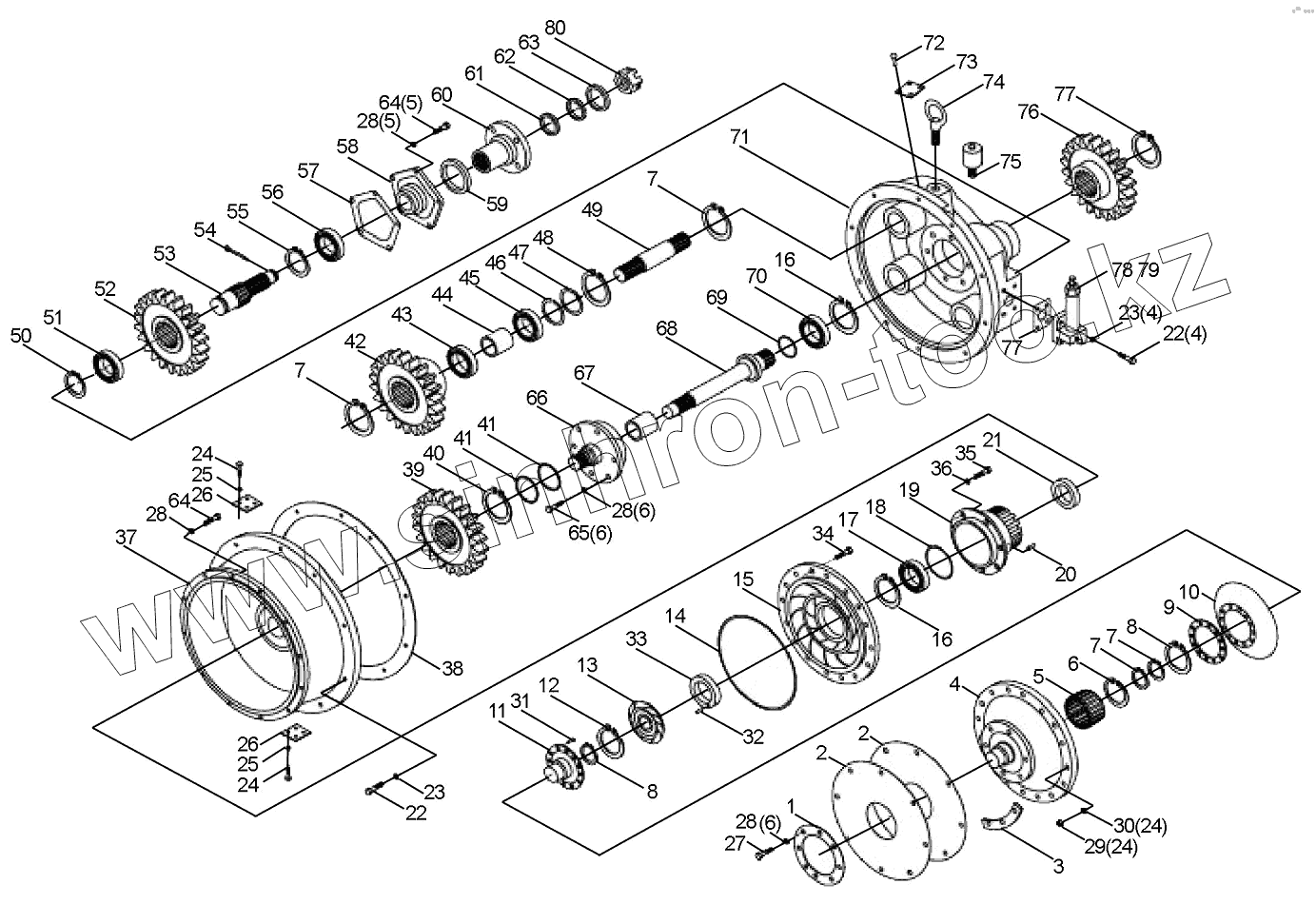

Каталог запасных частей к технике: XCMG LW300FN. КПП в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
24
24
24
24
25
25
26
26
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
Позиция на иллюстрации Заводской номер детали Название детали
1 YJ315Y-00018 Круглая подкладка
2 860114602 Упругая планка
3 YJ315Y-10001 Шайба
4 YJ315X-00002 Колесо чехола
5 GB289-64 Игольчатый подшипник
6 04065-05520 Борткольцо 55
7 04064-03015 Борткольцо 30
8 04064-03818 Борткольцо 38
9 ZL30D-11-29 Подстилка
10 860114574 Турбина
11 860114741 Гнездо турбины
12 04064-06020 Борткольцо 60
13 860114573 Направляющее колесо
14 GB/3452.1-92 О-образное кольцо Ф338х3.55
15 860114743 Колесо насоса
16 GВ893.1-86 Кольцо
17 212 Roller Bearing GB276-64
18 Кольцо130х3.1 О-образное кольцо Ф130х3.1
19 860114577 Гнездо колеса насоса
20 860115308 Фиксатор
21 ZL30D-11-54 Каркасный сальник
22 01010-51030 Болт M10x30
23 01602-21030 Шайба 19
24 01023-30610 Болт M6x10
25 01602-20619 Шайба
26 YJ315X-00004 Крышка
27 01010-51225 Болт M12x25
28 01602-21236 Шайба 12
29 01508-10806 Гайка М8
30 01602-20825 Шайба М8
31 04400-00832 Заклепка 8x30
32 04025-00620 Штифт 6x20
33 860114580 Промежуточное кольцо
34 01010-50835 Болт М8х35
35 01010-50820 Болт М8х22
36 GВ859-87 Шайба
37 860114751 Средний узел картера маховика
38 ZL30D-11-38 Шайба
39 860114585 Ведущая шестерня масляного насоса привода
40 04064-01030 Борткольцо 100
41 860114659 Уплотнительное кольцо 80
42 860114593 Ведомая шестерня масляного насоса привода
43 206 Roller Bearing GB276-64
44 ZL30D-11-40 Комплект
45 GB277-64 Роликоподшипник
46 860114594 Стопорное кольцо
47 860114594 Стопорное кольцо
48 04065-06825 Борткольцо 68
49 860114590 Вал масляного насоса привода
51 04064-03515 Борткольцо 35
52 307 Roller Bearing GB276-64
53 860114584 Ведомая шестерня
54 860114587 Выходной вал
55 Кольцо Кольцо
56 04065-09030 Борткольцо 90
57 308 Подшипник 308
58 860114749 Уплотнительная прокладка
59 860114589 Фланец сальника
60 07012-20055 Консервация 55x78x12
61 860114582 Выходной фланец
62 860114746 Шайба
63 860114747 Уплотнительная прокладка
64 860114748 Шайба
65 01010-51230 Болт
66 860114572 Гнездо направляющего колеса
67 860114595 Комплект
68 860114745 Ведущий вал
69 860114570 Уплотнительное кольцо
70 GВ276-89 Подшипник
71 860114755 Корпус гидротрансформатора
72 04418-03060 Заклепка
73 09607-05080 Табличка
74 GB/T825-88 Винт подъемного кольца
75 YJ315S-20000 Дыхательный аппарат
76 860114583 Ведущая шестерня
77 GB/T894-86 Борткольцо
84 YJ315X-00009 Уплотнительная прокладка
85 YJ320-01000Z Детандер
86 ZL30D-11-47 Пробка
87 YJ315X-00008 Болт
88 Гайка Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
