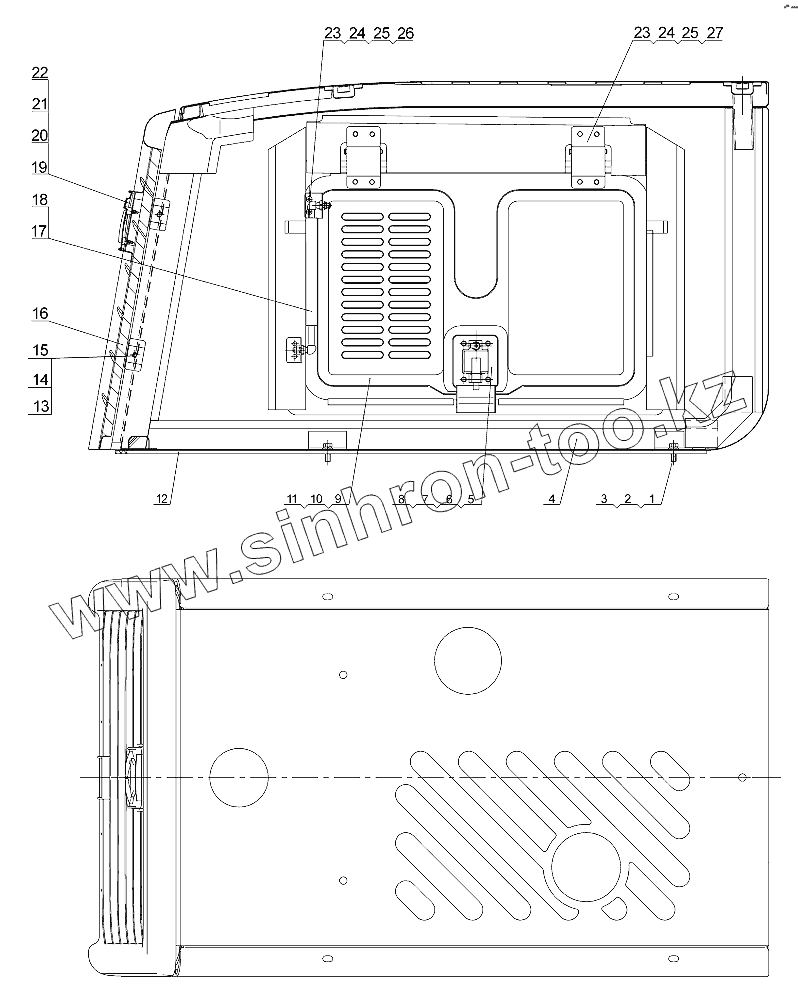

Каталог запасных частей к технике: XCMG LW300FN. Капот машины 250900142

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

24

25

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805000048		Болт M12x35
2	805300018		Шайба 12
3	251700330		Шайба 12
4	250900494		Сборка сварочного капота
4	251700324		Сборка сварочного капота
5	802101249		Замок двери
6	805000322		Болт М6х16
7	805300030		Шайба М6
8	805300029		Шайба М6
9	250900480		Сборка левой дверки
10	250900485		Сборка правой дверки
11	250900567		Уплотняющая лента длиной
12	250900568		Соединительная прокладка
13	805000727		Болт М10х25
14	805300102		Шайба 10
15	805300014		Шайба 10
16	250900540		Задний защитный кожух
17	801701502		Воздушная пружина
18	805200045		Гайка М8
19	250900479		Этикетка
20	805200046		Гайка M5
21	805300109		Шайба 5
22	805300119		Шайба 5
23	805000018		Болт М8х20
24	805300010		Шайба 8
25	805300069		Шайба 8
26	250900484		Кронштейн крепления
27	250900476		дверная петля

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
