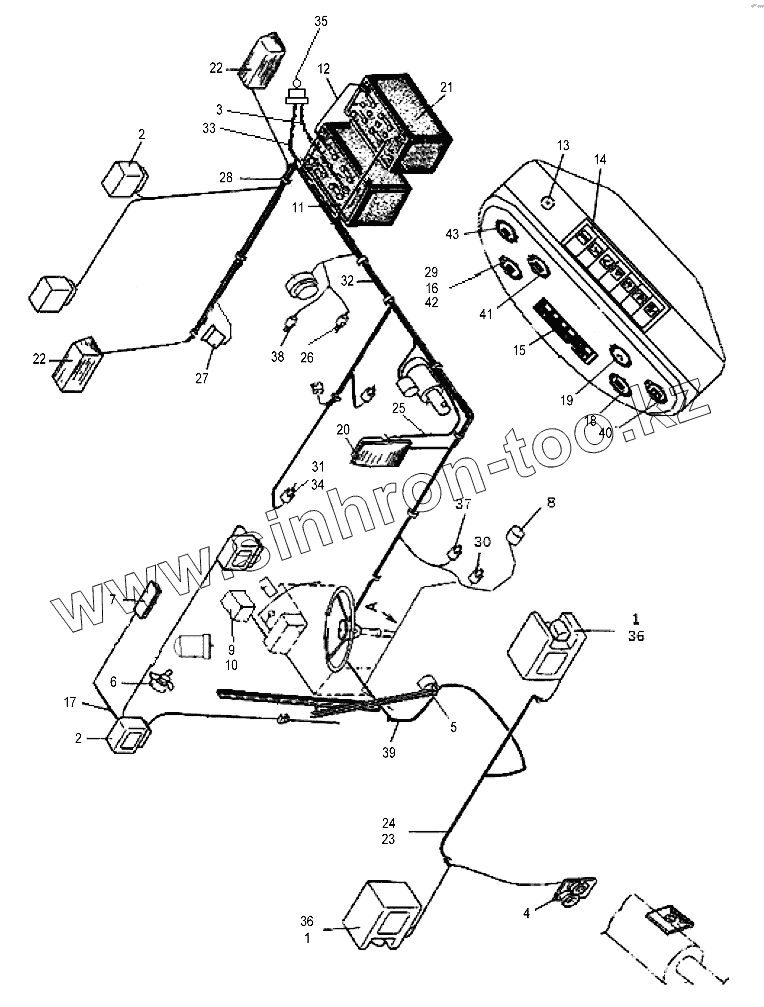

Каталог запасных частей к технике: XCMG LW300FN. Электросистема 251702969
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803544057 | Рабочая фара | |
| 2 | 803543027 | Рабочая фара | |
| 3 | 803676251 | Проводка аккумулятора | |
| 4 | 803542844 | Сирена | |
| 5 | 802101246 | Стеклоочиститель | |
| 6 | 803502415 | Электровентилятор | |
| 7 | 803677653 | Перекидной выключатель | |
| 8 | 803604504 | Тормозный выключатель | |
| 9 | 251703060 | Коробка для предохранителей | |
| 10 | 803680178 | Коробка централизованного управления электроаппаратами | |
| 11 | 803645531 | Проводка аккумулятора | |
| 12 | 803614143 | Проводка аккумулятора | |
| 13 | 803608667 | Выключатель зажигания | |
| 14 | 803677653 | Перекидной выключатель | |
| 15 | 251700391 | Комбинированный огонь-указатель | |
| 16 | 251400351 | Соединение | |
| 17 | 251702992 | Пучок проводов кабины | |
| 18 | 803502852 | Указатель давления масла двигателя | |
| 19 | 803502410 | Указатель температуры воды двигателя | |
| 20 | 803678323 | Главный выключатель питания | |
| 21 | 803502471 | Аккумулятор | |
| 22 | 803544058 | Задний фонарь | |
| 23 | 251702971 | Пучек проводов передней рамы | |
| 24 | 801902724 | Нейлоновая тесьма-завязка | |
| 25 | 803611393 | Проводка аккумулятора | |
| 26 | 803676198 | Выключатель пневматической сигнализации | |
| 27 | 803544308 | Сигнализатор заднего хода | |
| 28 | 801902723 | Нейлоновая тесьма-завязка | |
| 29 | 250900398 | Манометрический труба | |
| 30 | 803676181 | Выключатель сигнализатора заднего хода | |
| 31 | 250900397 | Соединение | |
| 32 | 251702973 | Пучек проводов задней рамы | |
| 33 | 803604701 | Проводка аккумулятора | |
| 34 | 250900565 | Нагнетательная трубка двигателя Выключатель | |
| 35 | 803604579 | Выключатель отрицательного полюса аккумулятора | |
| 36 | 803608327 | Амортизирующая прокладка | |
| 37 | 803502420 | Датчик температуры масла | |
| 38 | 250100117 | Датчик температуры воды | |
| 39 | 251702972 | Жгут проводов приборного щита | |
| 40 | 803502517 | Часомер | |
| 41 | 803502414 | Указатель температуры масла Т/М | |
| 42 | 803502856 | Пневмометр | |
| 43 | 803502924 | Вольтметр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
