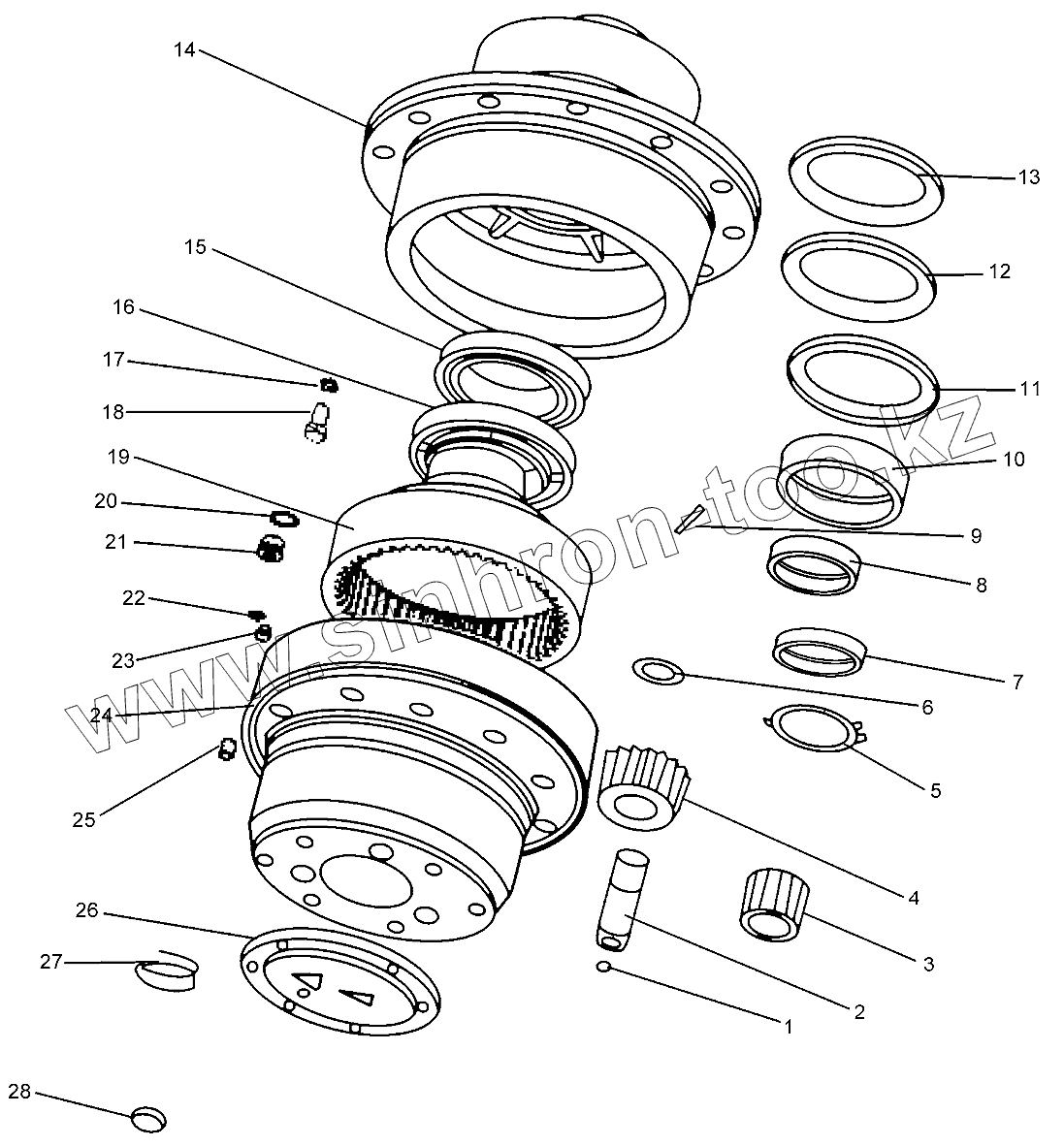

Каталог запасных частей к технике: XCMG LW300FN. Бортовой редуктор в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GВ/Т308-2002 | Стальной шар 3/8dm | |
| 2 | 79001545BD | Планетарный вал | |
| 3 | 79001547AD | Планетарное колесо | |
| 4 | 79001524AD | Солнечное колесо | |
| 5 | GB/T858-88 | Стопорная шайба 85 | |
| 6 | 75600456В | Прокладка планетарного колеса | |
| 7 | 75501646 | Nut M85X2 | |
| 8 | 76101041 | Taper | |
| 9 | 75600330D | Роликовая игла 6x49.8 | |
| 10 | 79500813А | Держатель сальника | |
| 11 | 79500823 | Snap Ring | |
| 12 | GB/T9877.1 | Консервация FB150xl80xl5D | |
| 13 | GB/T9877.1 | Консервация FB150xl80xl5D | |
| 14 | 83020502 | Wheel Hub | |
| 15 | 32024 | Подшипник | |
| 16 | 32026 | Подшипник | |
| 17 | GВ/Т93-87 | Шайба | |
| 17 | GВ/Т93-87 | Шайба | |
| 18 | GВ/Т5786-2000 | Болт М12х1.25х25 | |
| 18 | GВ/Т5786-2000 | Болт М12х1.25х25 | |
| 19 | 77500938BD | Внутренняя шестерня | |
| 20 | JВ982-77 | Комбинированная шайба | |
| 21 | 75500197 | Заглушка | |
| 22 | JВ982-77 | Комбинированная шайба | |
| 23 | 75500842 | Plug M12X1.25 | |
| 24 | 83020501А | Рама планетарного колеса | |
| 25 | 77000133 | Регулировочная опора | |
| 26 | 79001544С | Торцовый щит | |
| 27 | 77000021 | Втулка | |
| 28 | 73520042 | Positioner |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
