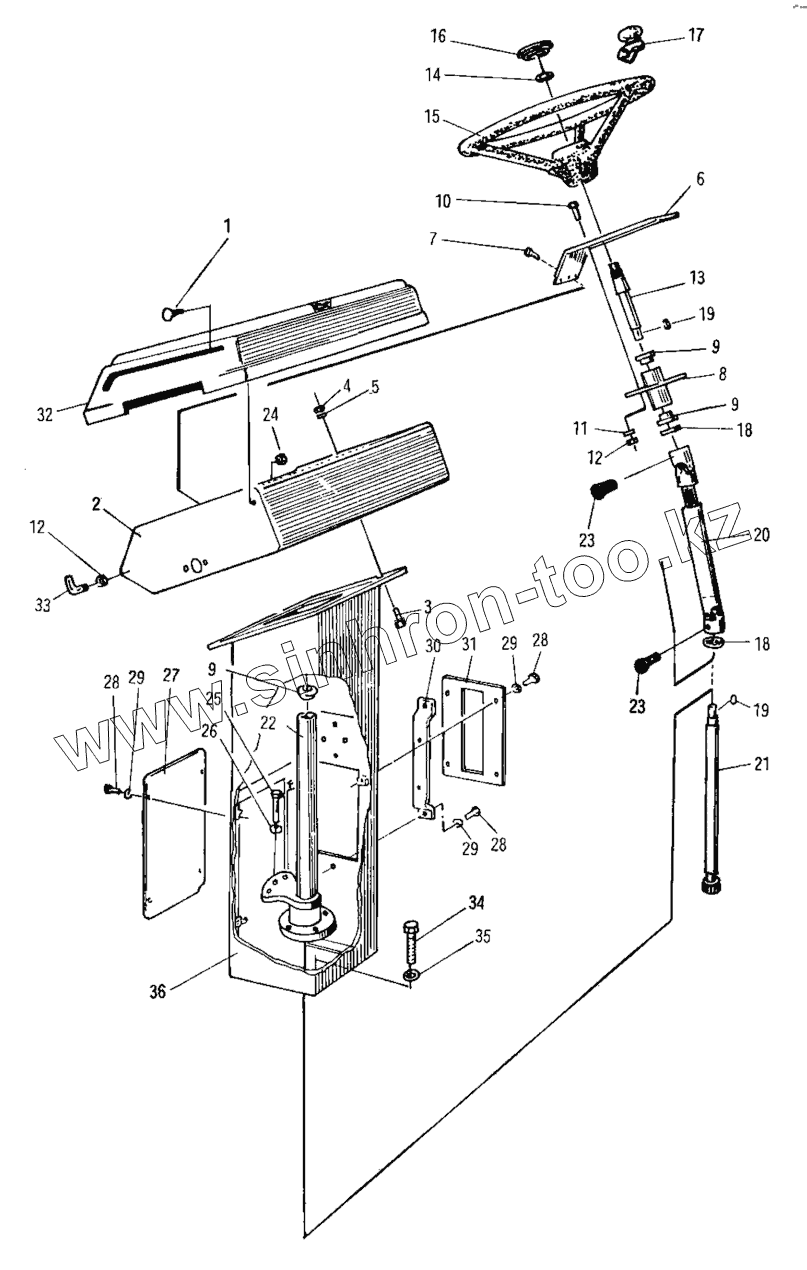

Каталог запасных частей к технике: XCMG Катки XD30, XD40. 3В1375 органы управления и контроля
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
28
28
29
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 404540 | Винт | |
| 2 | YZC2. 8-2. 3 | Короб для инструмента | |
| 3 | С0-1726 | Болт | |
| 4 | С3-2940 | Гайка | |
| 5 | С4-3820 | Шайба | |
| 6 | YZC2. 8. 2-1 | Центральный кронштейн | |
| 7 | С2-1680 | Болт | |
| 8 | 404250 | Гнездо подшипника | |
| 9 | 404100 | Подшипник скольжения | |
| 10 | С0-3161 | Болт | |
| 11 | В8-1030 | Washer | |
| 12 | С3-0400 | Nut | |
| 13 | 404090 | Вал | |
| 14 | С3-1500 | Гайка | |
| 15 | Рулевое колесо | Рулевое колесо | |
| 16 | Эмблема | Эмблема на рулевом колесе | |
| 17 | Ручка | Ручка | |
| 18 | С4-3900 | Шайба | |
| 19 | С7-0060 | Ключ | |
| 20 | 404260 | Вал | |
| 21 | YZC2-8. 2-2 | Вал | |
| 22 | YZC2. 8. 2. 1 | Патрубок | |
| 23 | С2-5160 | Болт | |
| 24 | С3-0400 | Nut | |
| 25 | С0-0360 | Bolt | |
| 26 | С4-3220 | Шайба | |
| 27 | 404130 | Крышка | |
| 28 | С0-1820 | Болт | |
| 29 | В8-1010 | Шайба | |
| 30 | 404080 | Кронштейн | |
| 31 | 404070 | Крышка | |
| 32 | YZC2. 8. 2-4 | Крышка | |
| 33 | 404560 | Болт | |
| 34 | С0-3140 | Болт | |
| 35 | С4-3220 | Шайба | |
| 36 | YZC2. 8. 2. 2 | Основание панели управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
