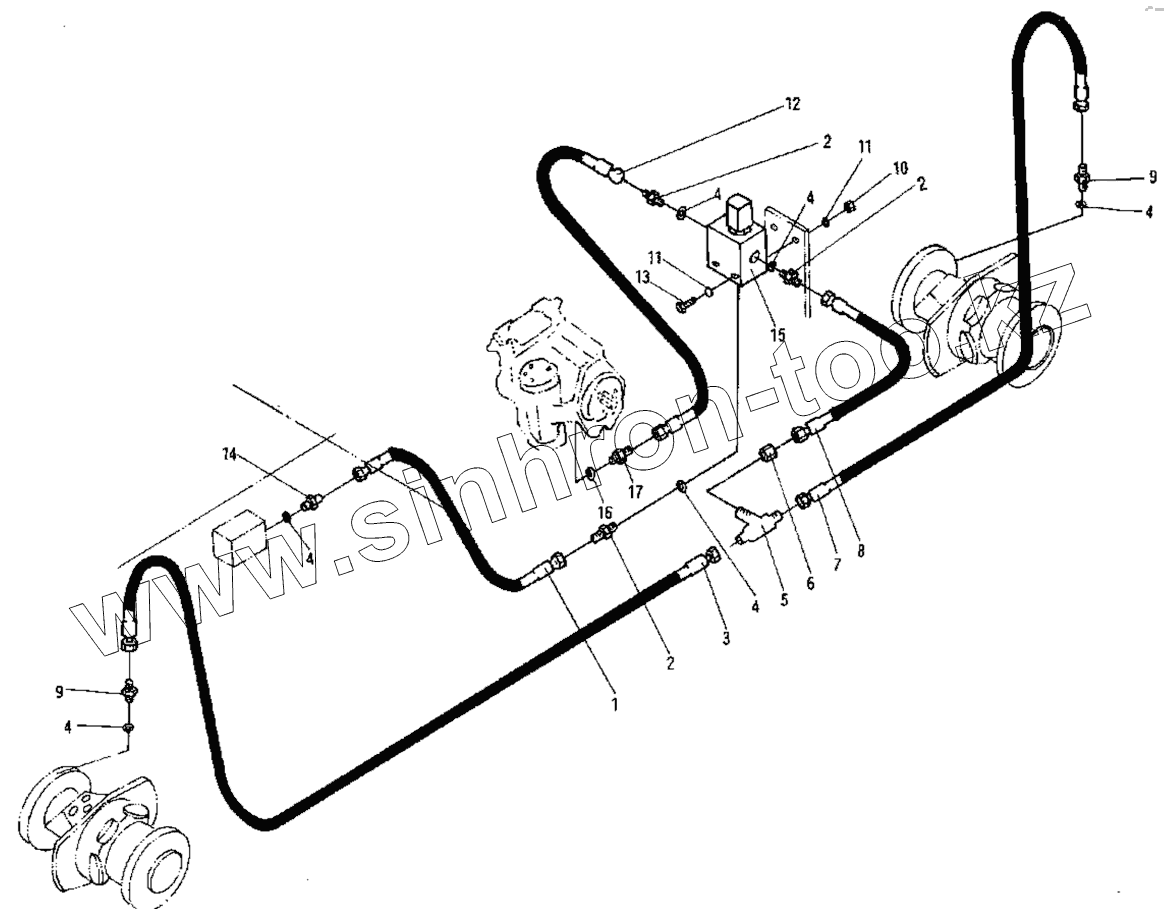

Каталог запасных частей к технике: XCMG Катки XD30, XD40. 3В1100 Гидравлическая тормозная система
1
2
2
2
3
4
4
4
4
4
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А4-3336 | Шланг | |
| 2 | 401780 | Адаптер | |
| 3 | А4-3337 | Шланг | |
| 4 | А5-4150 | Шайба | |
| 5 | 401820 | Адаптер | |
| 6 | С3-1160 | Гайка | |
| 7 | А4-3335 | Шланг | |
| 8 | А4-3332 | Шланг | |
| 9 | 401893 | Адаптер | |
| 10 | С3-2920 | Гайка | |
| 11 | С4-3800 | Шайба | |
| 12 | А4-3331 | Шланг | |
| 13 | С0-2130 | Болт | |
| 14 | 401790 | Адаптер | |
| 15 | А1-4015 | Тормозной клапан | |
| 16 | А5-1110 | Кольцо | |
| 17 | 3В1260 | Адаптер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
