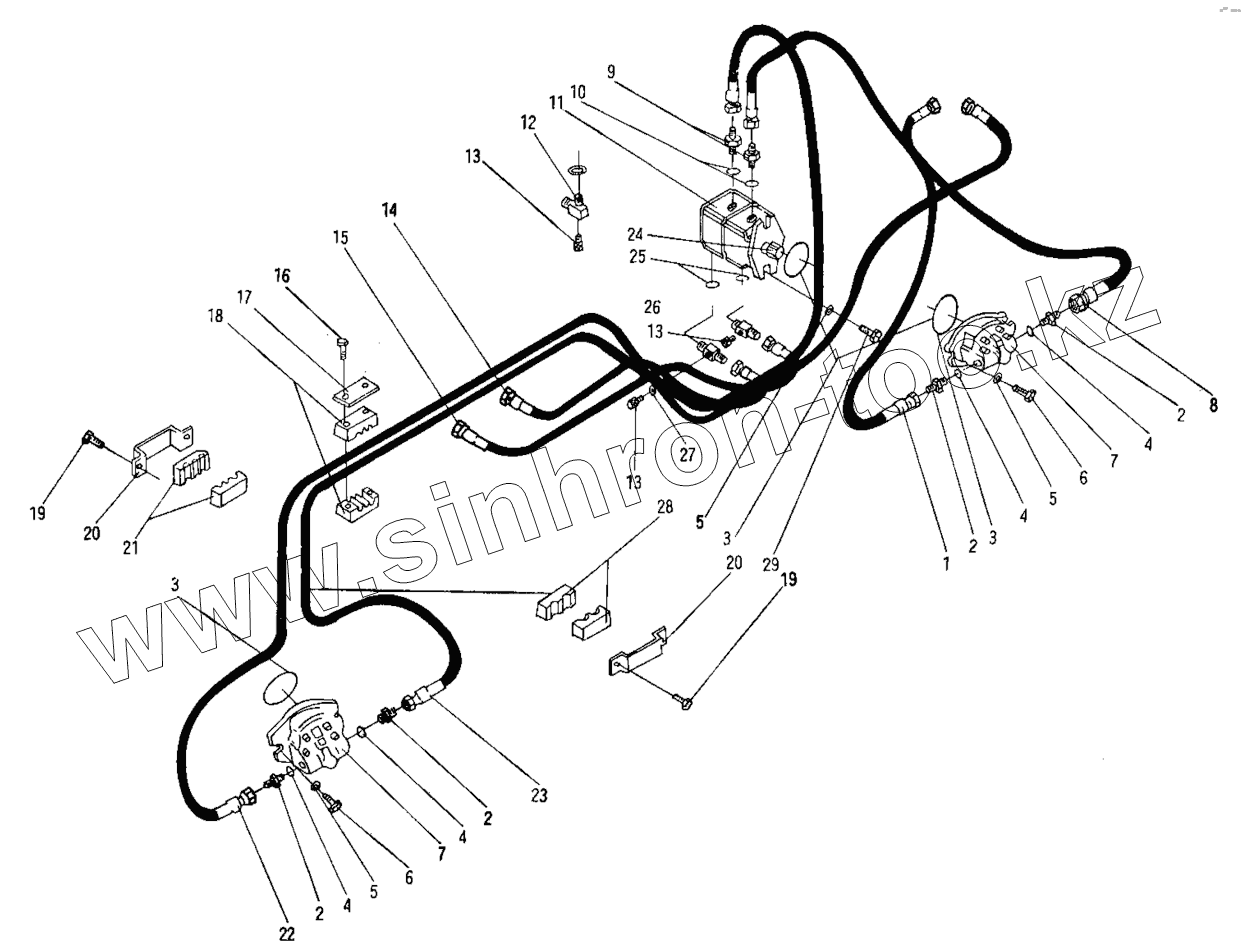

Каталог запасных частей к технике: XCMG Катки XD30, XD40. 3В1090 Гидравлическая вибрационная система
1
2
2
2
2
3
3
3
4
4
4
4
5
5
5
6
6
7
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А4-3338 | Шланг | |
| 2 | 3В1130 | Адаптер | |
| 3 | А5-1480 | O-ring | |
| 4 | А5-1180 | Кольцо | |
| 5 | В8-1030 | Washer | |
| 6 | С0-0360 | Bolt | |
| 7 | А1-0048 | Гидравлический двигатель | |
| 8 | А4-3342 | Шланг | |
| 9 | 3В1270 | Адаптер | |
| 10 | А5-1180 | Кольцо | |
| 11 | А1-0021 | Насос | |
| 12 | 3В1260 | Адаптер | |
| 13 | Т1-0341 | Адаптер для определения давления | |
| 14 | А4-3352 | Шланг | |
| 15 | А4-3351 | Шланг | |
| 16 | С0-2780 | Болт | |
| 17 | 3В1125 | Clamp plate | |
| 18 | 3В1250 | Резиновый блок | |
| 19 | С0-2480 | Болт | |
| 20 | 3В1255 | Крышка | |
| 21 | 3В1275 | Резиновый блок | |
| 22 | А4-3339 | Шланг | |
| 23 | А4-3345 | Шланг | |
| 24 | 3В1215 | Шлицевая муфта | |
| 25 | А5-1225 | Кольцо | |
| 26 | 407450 | Адаптер | |
| 27 | А5-4140 | Шайба | |
| 28 | 3В1280 | Резиновый блок | |
| 29 | С0-0360 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
