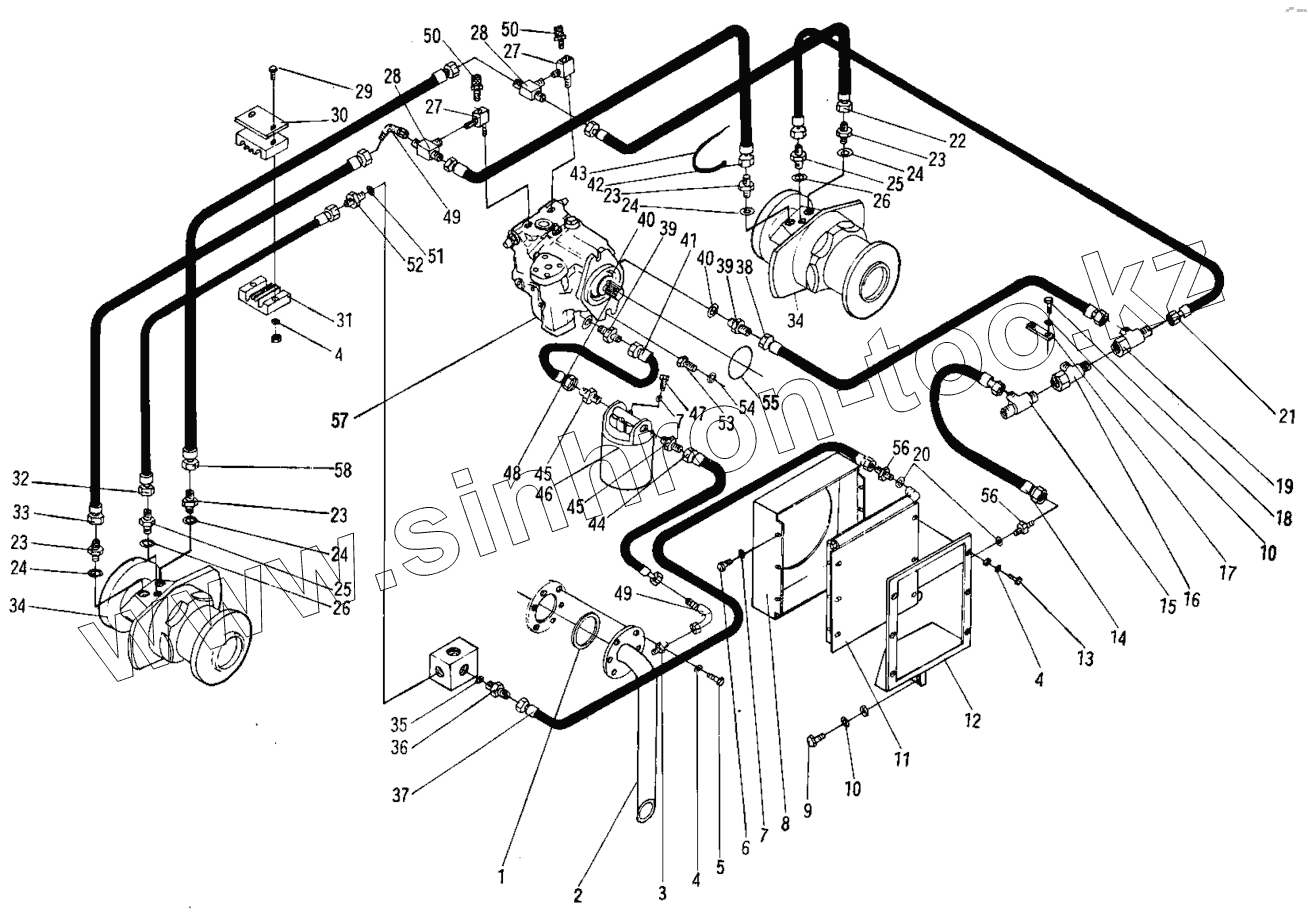

Каталог запасных частей к технике: XCMG Катки XD30, XD40. 3В1085 Гидравлическая двигательная установка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
40
41
42
43
44
45
45
46
47
48
49
49
50
50
51
52
53
54
55
56
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали
1 А5-1575 Кольцо
2 3В1135 Сильфон
3 3В1200 Адаптер
4 С4-3200 Washer
5 С0-2780 Болт
6 С0-1720 Болт
7 С4-3180 Washer
8 3В1157 Крышка
9 С0-0300 Bolt
10 С4-3220 Шайба
11 А2-0382 Радиатор
12 3В1185 Кронштейн
13 С0-0140 Bolt
14 3В1160 Шланг
15 3В1155 Адаптер
16 3В1165 Адаптер
17 3В1158 Крышка
18 С0-2780 Болт
19 3В1170 Адаптер
20 А5-4220 Уплотнение
21 А4-3333 Шланг
22 А4-3341 Шланг
23 3В1130 Адаптер
24 А5-1180 Кольцо
25 407505 Адаптер
26 А5-2090 Кольцо
27 3В1150 Адаптер
28 АЗ-1508 Адаптер
29 С0-2780 Болт
30 3В1125 Clamp plate
31 3В1105 Clamp
32 А4-3334 Шланг
33 А4-3344 Шланг
34 A1-0049 Гидравлический двигатель
35 A5-4240 Шайба
36 401070 Адаптер
37 A4-3348 Шланг
38 A4-3349 Шланг
39 407450 Адаптер
40 A5-1225 Кольцо
41 A4-3347 Шланг
42 A4-3340 Шланг
43 B2-1838 Стяжка
44 A4-3346 Шланг
45 3B1140 Адаптер
46 T1-0873 Фильтр
47 3B1156 Болт
48 3B1110 Шлицевая муфта
49 A3-1505 Адаптер
50 T1-0341 Connector
51 A5-4150 Washer
52 401790 Адаптер
53 C0-0660 Bolt
54 C4-3240 Washer
55 A5-1540 Кольцо
56 3B1155 Адаптер
57 A1-0021 Насос
58 A4-3343 Шланг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
