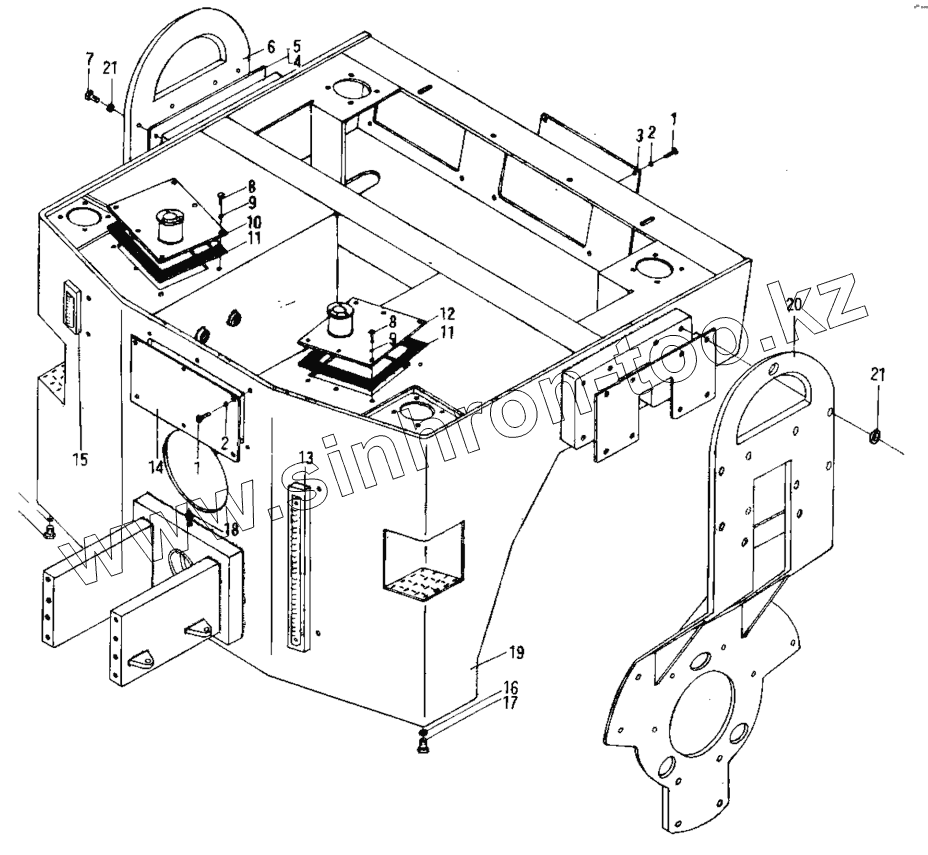

Каталог запасных частей к технике: XCMG Катки XD30, XD40. 3В0075 Задняя рама
1
1
2
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С0-1940 | Болт | |
| 2 | С4-3180 | Washer | |
| 3 | 3В0110 | Крышка | |
| 4 | 3В0520 | Регулятор | |
| 5 | 3В0521 | Регулятор | |
| 6 | 3В0490 | Кронштейн | |
| 7 | С0-5640 | Болт | |
| 8 | С0-0320 | Bolt | |
| 9 | С4-3220 | Шайба | |
| 10 | 3В0135 | Крышка правого резервуара | |
| 11 | 3В0105 | Прокладка | |
| 12 | 3В0100 | Крышка левого резервуара | |
| 13 | В1-0165 | Измеритель уровня | |
| 14 | 3В0115 | Крышка | |
| 15 | В1-0185 | Измеритель уровня | |
| 16 | А5-4240 | Шайба | |
| 17 | А5-3210 | Заглушка | |
| 18 | А5-3110 | Grease fitting | |
| 19 | 3В0075 | Задняя рама | |
| 20 | 3В1590 | Кронштейн | |
| 21 | В8-1050 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
