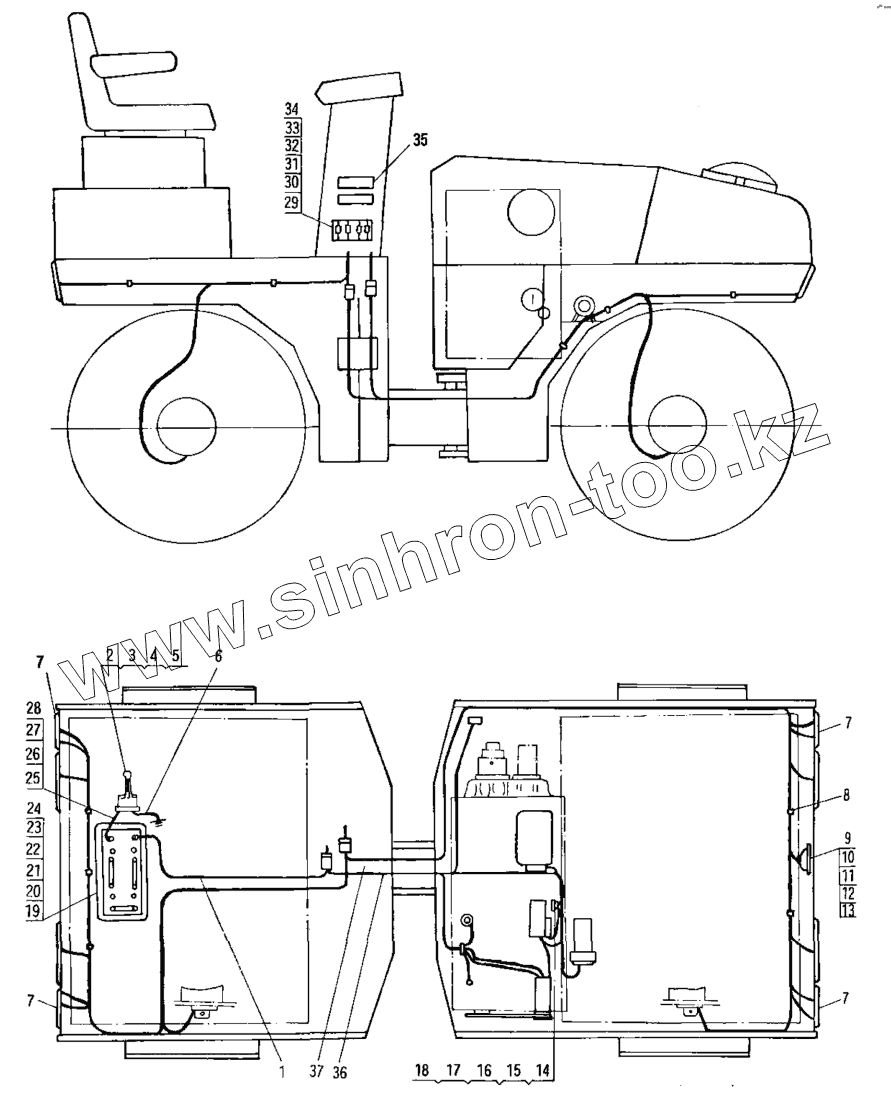

Каталог запасных частей к технике: XCMG Катки XD30, XD40. 3В0055 Электрическая система
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А7-8522 | Кабель | |
| 2 | С0-2540 | Болт | |
| 3 | С3-0060 | Nut | |
| 4 | С4-3200 | Washer | |
| 5 | А7-4310 | Выключатель батареи | |
| 6 | А7-8521 | Кабель | |
| 7 | D0-3190 | Лампа | |
| 8 | В2-1820 | Кабельная стяжка | |
| 9 | 201595 | Bracket | |
| 10 | А7-6070 | Клаксон | |
| 11 | С0-0180 | Bolt | |
| 12 | А7-1140 | Разъем | |
| 13 | А7-1130 | Разъем | |
| 14 | С2-0680 | Болт | |
| 15 | С3-0275 | Гайка | |
| 16 | С4-3150 | Шайба | |
| 17 | А7-5100 | Реле стартера | |
| 18 | 404780 | Рама | |
| 19 | А7-7112 | Батарея | |
| 20 | 3В1325 | Резиновый лист | |
| 21 | 404770 | Fixed screw | |
| 22 | 3В1330 | Кронштейн батареи | |
| 23 | Фиксатор | Фиксатор провода | |
| 24 | А7-1400 | Разъем | |
| 25 | С0-0320 | Bolt | |
| 26 | С3-0100 | Гайка | |
| 27 | С4-3220 | Шайба | |
| 28 | А7-8521 | Кабель | |
| 29 | А7-5020 | Реле | |
| 30 | А7-6110 | Реле | |
| 31 | С0-0860 | Болт | |
| 32 | 404860 | Держатель реле | |
| 33 | С0-1940 | Болт | |
| 34 | С4-3180 | Washer | |
| 35 | А7-6020 | Блок предохранителей | |
| 36 | 3В1335 | Жгут проводов | |
| 37 | 3131340 | Провода осветительных приборов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
