Каталог запасных частей к технике: XCMG Катки XD30, XD40. 3В0010 Барабан

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

4

4

4

5

5

5

5

5

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

35

36

37

38

39

40

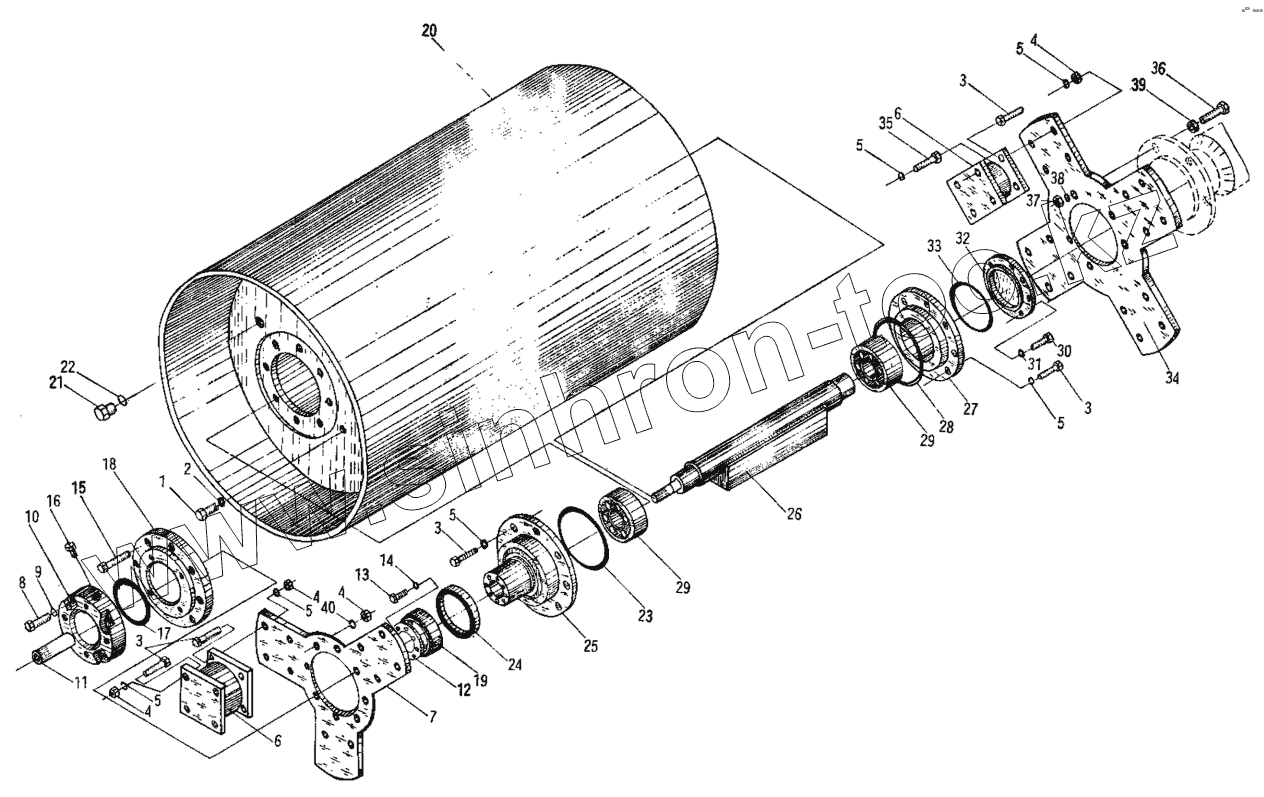

Позиция на иллюстрации	Заводской номер детали		Название детали
1	402150		Заглушка
2	А5-4140		Шайба
3	С0-1720		Болт
4	С3-2980		Nut
5	В8-1040		Dish washer
6	В8-0852		Амортизатор
7	3В0470		Установка пластины
8	С0-0440		Bolt
9	С4-3220		Шайба
10	3В0475		Переходная муфта
11	3В0480		Шлицевая муфта
12	3В0485		Крышка подшипника
13	С2-3300		Винт
14	С4-3180		Washer
15	С0-0820		Болт
16	В8-3050		Filter plug
17	А5-1575		Кольцо
18	3В0495		Гнездо подшипника
19	С9-2745		Подшипник
20	3В0500		Барабан
21	202585		Plug
22	А5-4230		Washer
23	А5-1710		Кольцо
24	А5-3589		Уплотнение
25	3В0505		Гнездо подшипника
26	3В0510		Эксцентричный вал
27	3В0515		Гнездо подшипника
28	А5-1720		Кольцо
29	С9-2175		Подшипник
30	С0-0180		Bolt
31	С4-3200		Washer
32	3В1605		Крышка
33	А5-1600		Кольцо
34	3В1610		Приводной диск
35	С0-0620		Bolt
36	С0-5140		Болт
37	С3-3020		Гайка
38	С4-3260		Шайба
39	3В1615		Ремень безопасности
40	С4-3240		Washer
