Каталог запасных частей к технике: XCMG ГНБ XZ-180. 0041714000 Manipulative Desk

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

5

5

5

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

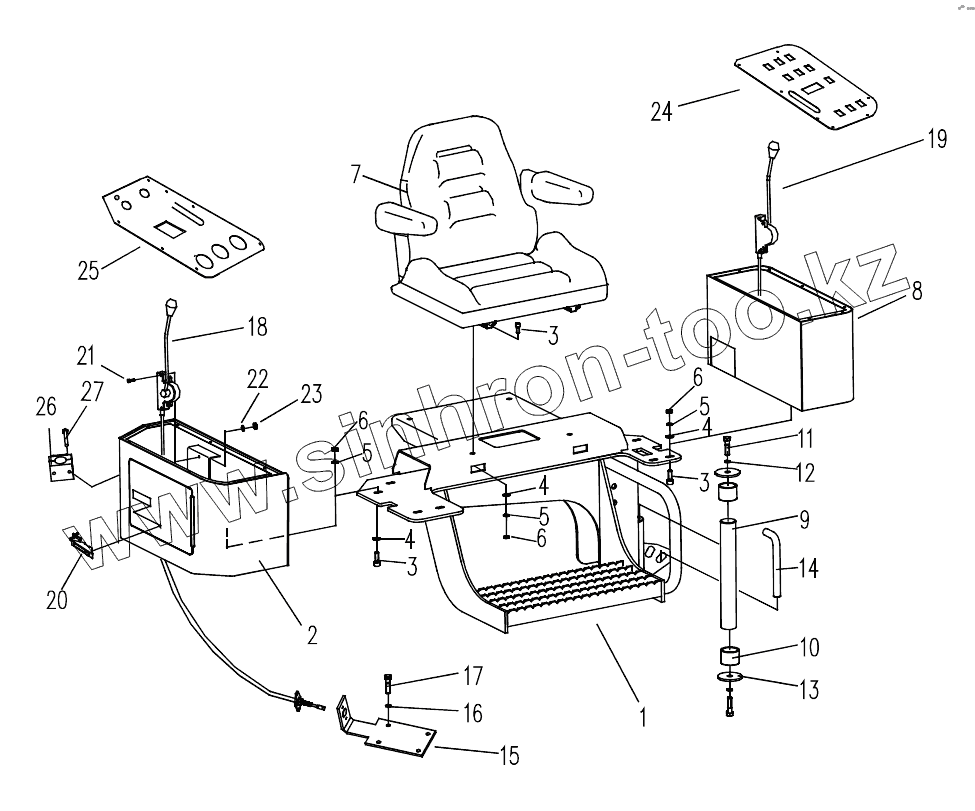

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0041614001		Seat Mount
2	0041714001		Right Operating
3	104000086		Bolt
4	104040007		Washer 8
5	104040081		Washer 8
6	104030024		Nut M8
7	111020051		Seat
8	0041714003		Left Operating Box
9	004140035		Pin
10	105000022		Bushing
11	104000078		Bolt
12	104040005		Washer 12
13	004100384		Washer
14	004100381		Pin
15	004140096		Mounting
16	104020137		Bolt
17	104040007		Washer 8
18	103060082		Joy Stick
19	109000024		Joy Stick
20	109020070		Lock
21	104000324		Bolt M6X20
22	104040009		Washer 6
23	104040029		Washer
24	0041714004		Panel
25	0041714002		Panel
26	101010259		Pipe
27	104000387		Clamp Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
