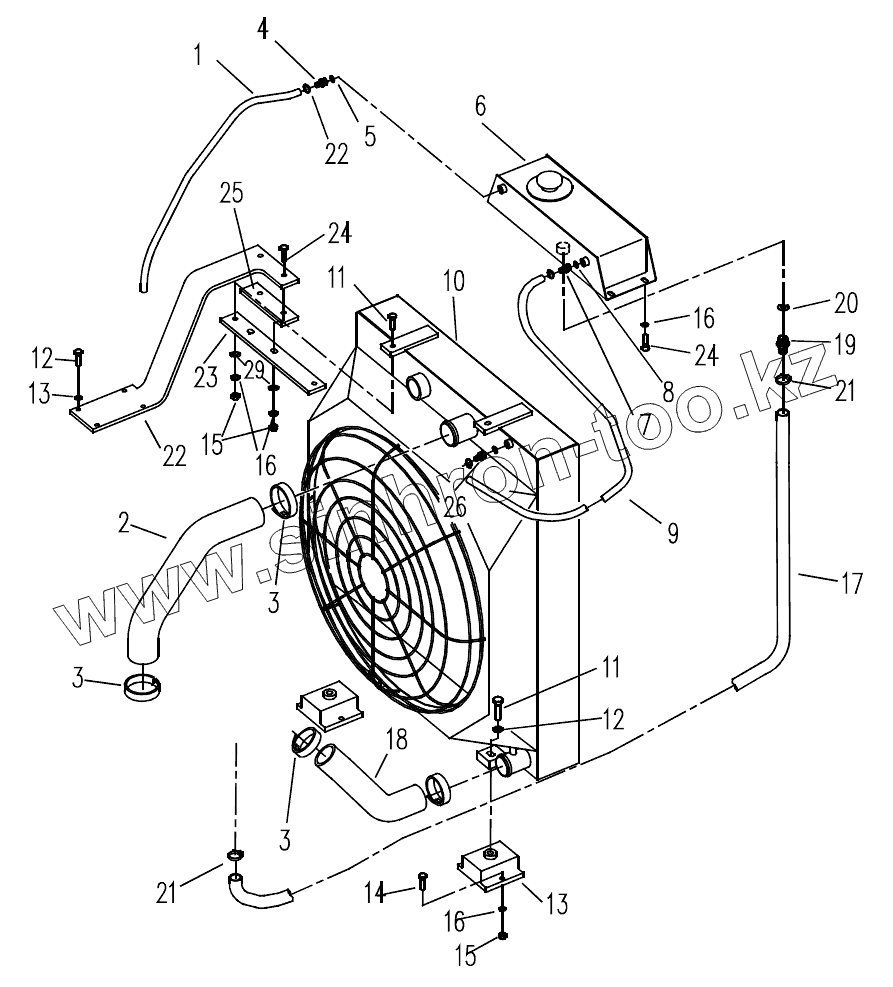

Каталог запасных частей к технике: XCMG ГНБ XZ-180. 0041707004 Radiator Assembly
1
2
3
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
15
16
16
16
17
18
19
20
21
21
22
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T15329 | Hose | |
| 2 | 0041707005 | Upper Coolant Hose | |
| 3 | 111010096 | Worm Clamp | |
| 4 | 004110324 | Coupler | |
| 5 | 111010115 | Worm Clamp | |
| 6 | 004110480 | Expansion Tank | |
| 7 | 004110006 | Coupler | |
| 8 | 101030099 | Grommet | |
| 9 | GB/T15329 | Hose | |
| 10 | 100010416 | Radiator | |
| 11 | 104000121 | Bolt | |
| 12 | 104040005 | Washer 12 | |
| 13 | 111020013 | Shock Mount | |
| 14 | 104000264 | Bolt | |
| 15 | 104030024 | Nut M8 | |
| 16 | 104040007 | Washer 8 | |
| 17 | GB/T15329 | Hose | |
| 18 | 0041707006 | Lower Coolant Hose | |
| 19 | 004110326 | Coupler | |
| 20 | 101030088 | Grommet | |
| 21 | 111010116 | Worm Clamp | |
| 22 | 0041707007 | Board | |
| 23 | 004110481 | Board | |
| 24 | 104000091 | Bolt M8X20 | |
| 25 | 004130434 | Rubber Board | |
| 26 | 004130168 | Coupler |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
