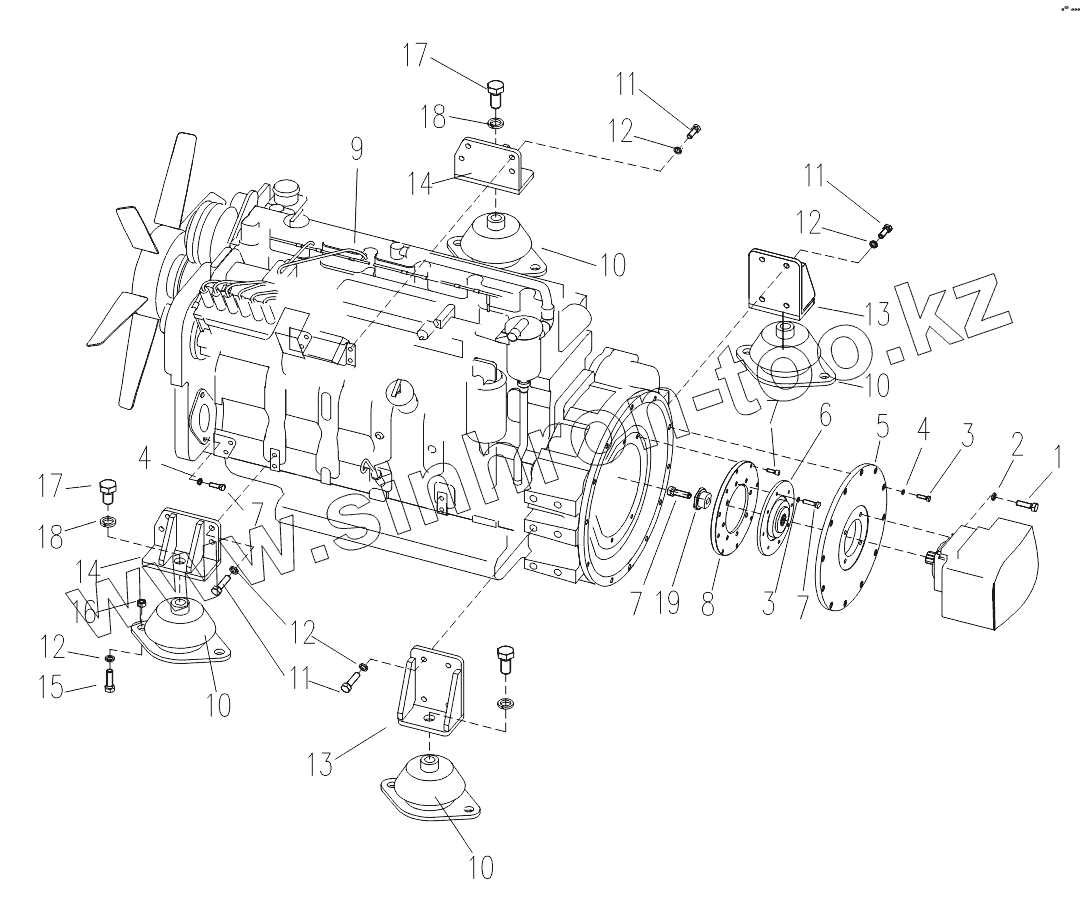

Каталог запасных частей к технике: XCMG ГНБ XZ-180. 0041707000 Engine System

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

7

7

7

8

9

10

10

10

10

11

11

11

12

12

12

12

13

13

14

14

15

16

17

17

18

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	104000225		Bolt
2	104050013		Washer
3	Ю4000442		Blot
4	Ю4040008		Washer
5	004140093		Connect Mount
6	103040031		Drive Coupling
7	Ю4000496		Blot
8	0041707010		Fly Wheel Housing
9	100000199		Engine
10	111020098		Shock Mount
11	104000078		Bolt
12	GB/T93		Washer
13	0041707015		Mount
14	Suspension		Suspension
15	104000313		Bolt M12X40
16	104030012		Nut 12
17	104000362		Blot
18	104040004		Washer 16
19	0041707026		Limit Block

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
