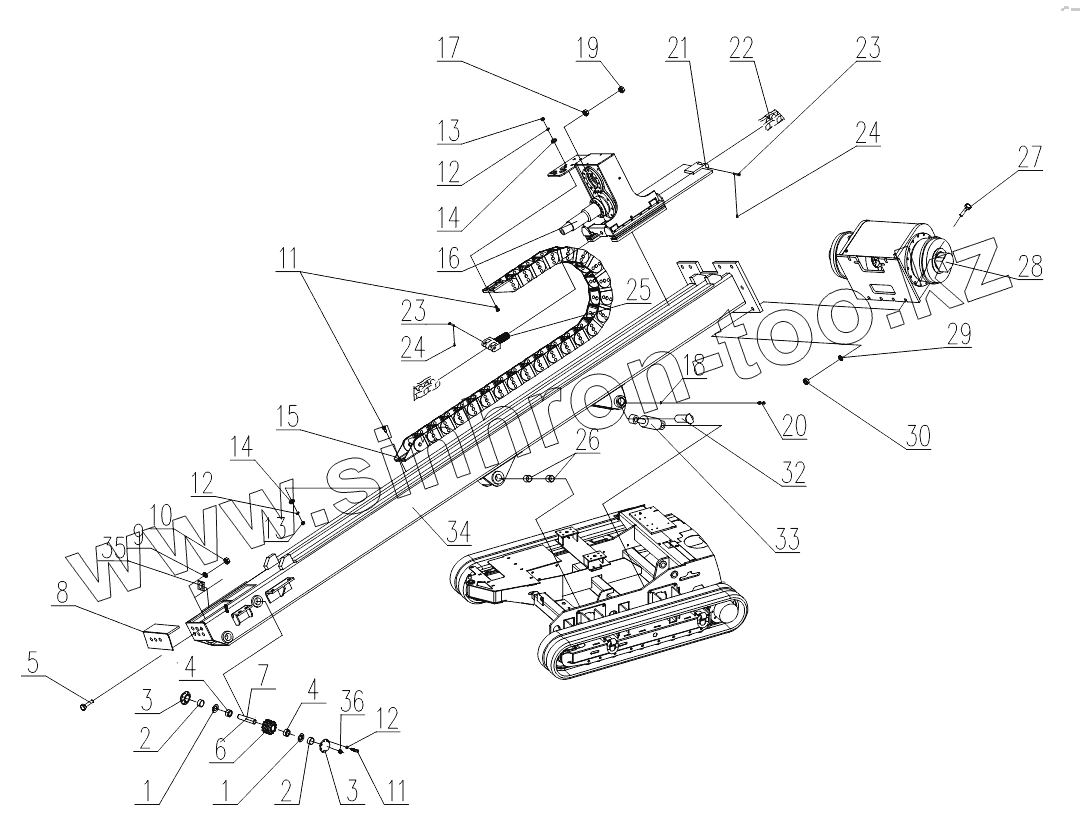

Каталог запасных частей к технике: XCMG ГНБ XZ-180. 0041702000 Drill Frame

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

9

10

11

11

12

12

12

13

13

14

14

15

16

17

18

19

20

21

22

23

23

24

24

25

26

27

28

29

30

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	001702038		Plate
2	001702037		Space
3	001702036		Cover
4	105010053		Bearing
5	104020192		Screw
6	0041702039		Chain Wheel
7	0041702040		Shaft
8	0041702109		Protector
9	104040006		Washer 20
10	104030018		Nut 20
11	104000010		Bolt M8X25
12	104040007		Washer 8
13	104030024		Nut M8
14	104040081		Washer 8
15	103060020		Hose Trac
16	0041704000		Box
17	104030231		Nut
18	104040008		Washer 10
19	104030230		Nut
20	104000085		Bolt M10x25
21	0041702050		Slide
22	103060368		Chain
23	0041702032		Pin
24	104070193		Pin
25	0041702045		Rod
26	105000024		Spring Bushing
27	104000057		Bolt
28	0041702014		Rear Bracket
29	104040004		Washer 16
30	104030087		Nut 16
31	004140064		Bracket
32	004140066		Pin
33	101000209		Cylinder
34	0041702001		Frame
35	101010487		Tube Clamp
36	0043302069		Nipple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
