Каталог запасных частей к технике: XCMG ГНБ XZ-180. 0041701001&0041701033 Crawler

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

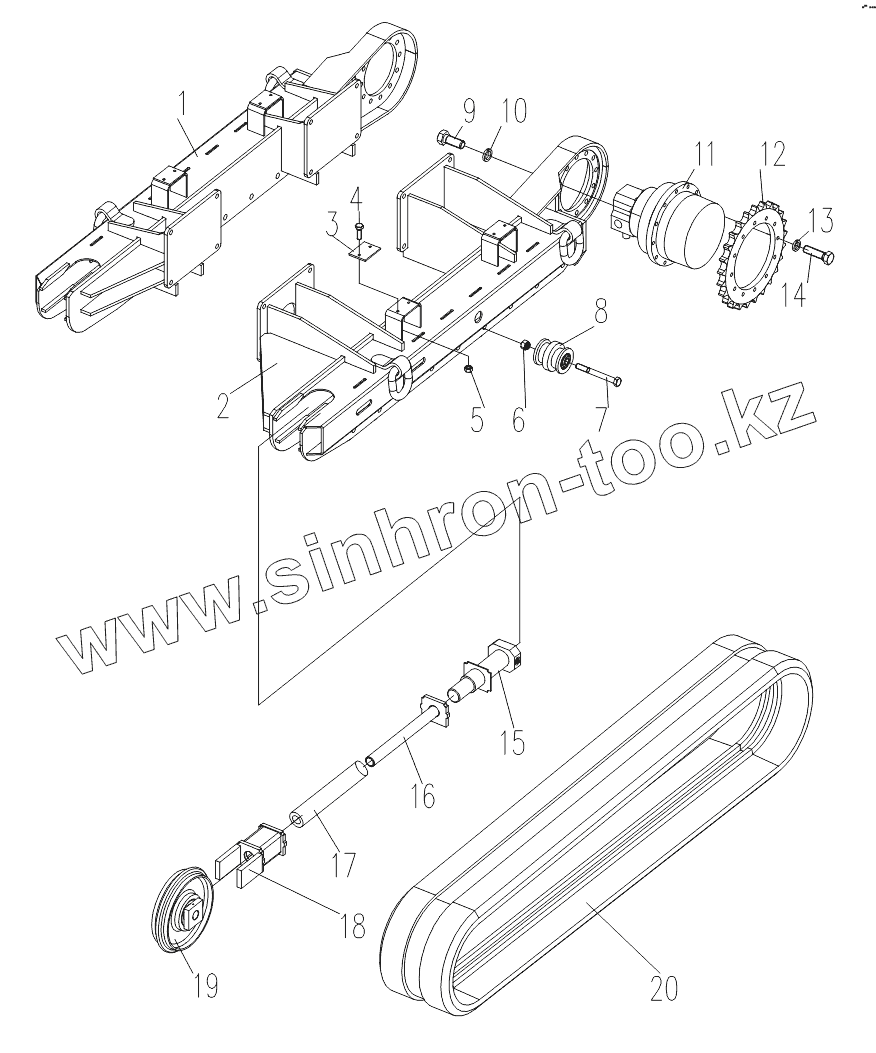

Позиция на иллюстрации	Заводской номер детали		Название детали
1	004140007		R.H. Track Frame
2	004110001		L.H. Track Frame
3	004100379		Slide Pad
4	104000130		Bolt M8X25
5	104030024		Nut M8
6	104030165		Nut
7	104000419		Bolt
8	0041001091		Lower Roller
9	104000340		Bolt
10	104040004		Washer 16
11	103021154		Planetary Gear
12	004140002		Track Sprocket
13	104050013		Washer
14	104000536		Bolt
15	004100395		Grease Cylinder
16	0041001010		Tube
17	0041101031		Steel Tube
18	0041001006		Yoke
19	0041001002		Idler Roller
20	111030088		Rubber Track

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
