Каталог запасных частей к технике: XCMG ГНБ XZ-180. 0041405000 Clamp

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

9

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

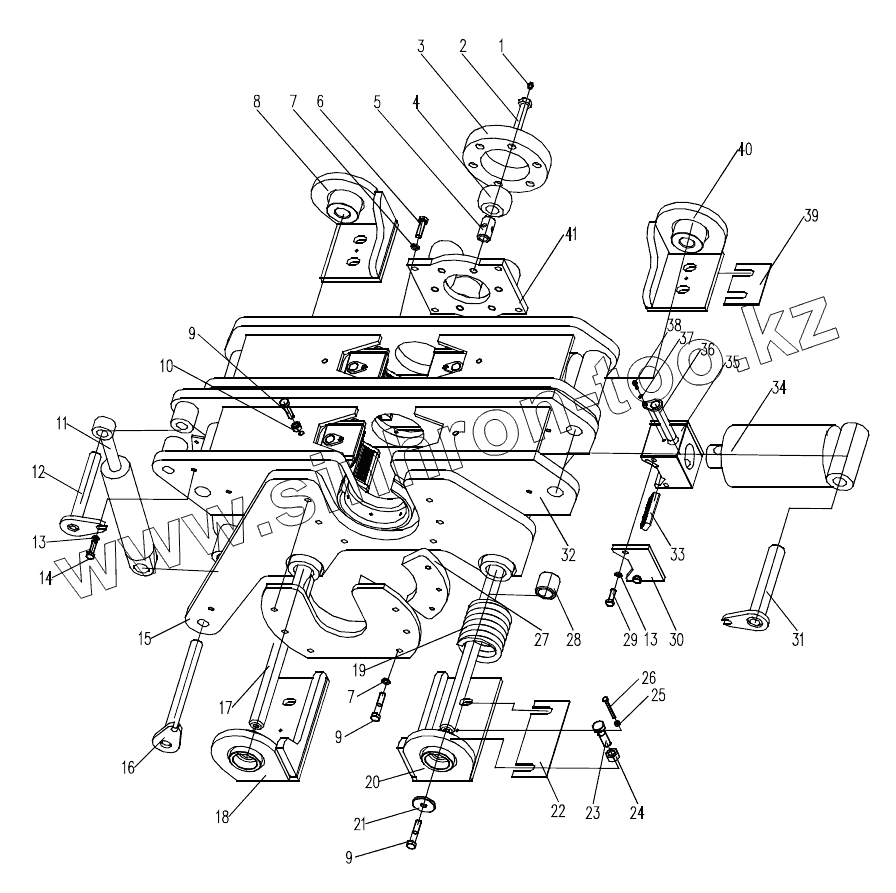

Позиция на иллюстрации	Заводской номер детали		Название детали
1	108000018		Oil Cup
2	0041305085		Bolt
3	0041105032		Baffle
4	0041305083		Idler Wheel
5	0041305084		Pipe
6	104000313		Bolt M12X40
7	104040005		Washer 12
8	0041005001		Bracket
9	104000345		Bolt
10	104030012		Nut 12
11	101000187		Cylinder
12	0041405015		Pin
13	104040008		Washer 10
14	104000074		Washer 20
15	0041405022		Clamp Body
16	0041405029		Pin
17	0041405035		Shaft
18	0041005006		Bracket
19	110020012		Spring
20	0041005010		Bracket
21	004100140		Shim
22	0041105017		Shim
23	104000380		Bolt
24	104030087		Nut 16
25	104030065		Nut
26	104000368		Bolt
27	0041405034		Plank
28	004100322		Bushing
29	104000082		Bolt M10X30
30	0041405011		Baffle
31	0041405012		Pin
32	0041405002		Clamp Body
33	0041105031		Tooth
34	101000920		Cylinder
35	0041405010		Holding Block
36	0041405018		Pin
37	104040070		Washer 5
38	GB/T70.1		Bolt
39	0041105016		Shim
40	0041005009		Bracket
41	0041105242		Connect Plank

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
