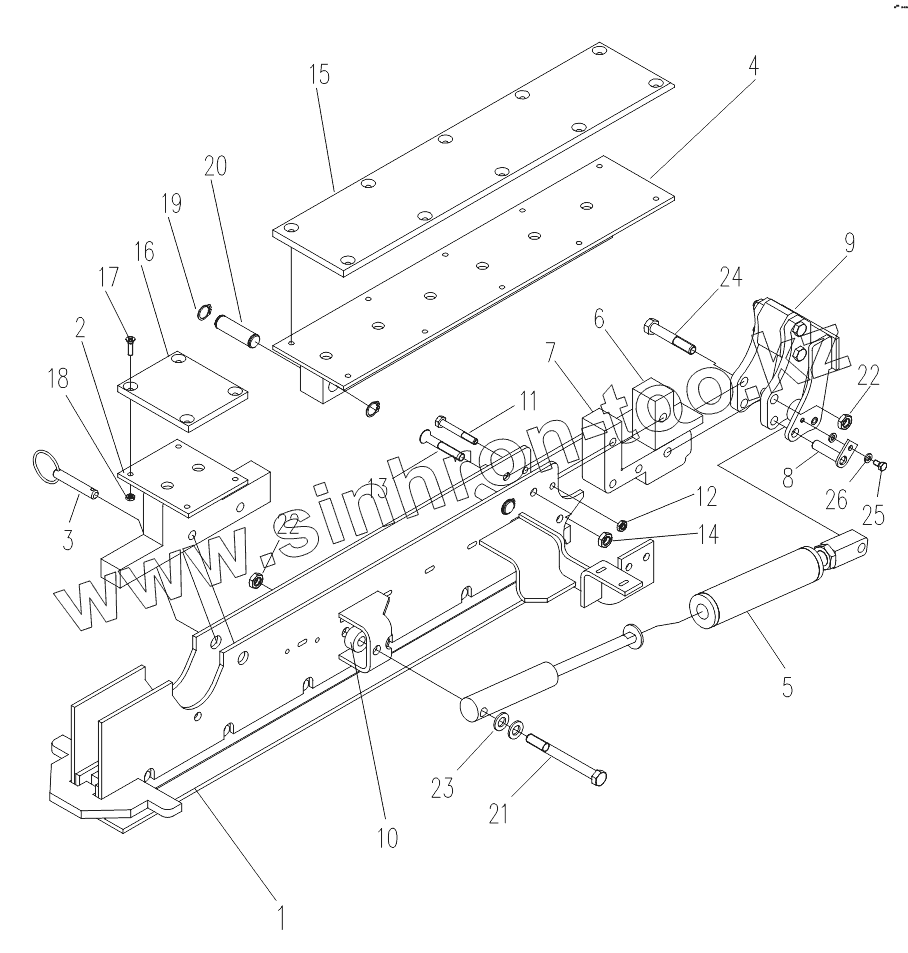

Каталог запасных частей к технике: XCMG ГНБ XZ-180. 004110105 Front Pipe Loader Shuttle Assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4110104		Shuttle Front
2	4100122		Knock-Down
3	4100315		Cotterless Hitch Pin
4	4110462		Fixed Cover-Board
5	4100316		Cushion Tube
6	4100317		Wear Insert
7	4100128		Support
8	4100129		Pin
9	4100130		Pipe Grab
10	4110463		Spacer
11	104000055		Bolt
12	104030024		Nut M8
13	104020141		Bolt
14	104030014		Nut
15	4100314		Wear Plate
16	4100313		Wear Strip
17	104020140		Bolt
18	104030065		Nut
19	104050020		Circlip
20	4100121		Pin
21	104000069		Bolt
22	104030012		Nut 12
23	104040005		Washer 12
24	104000408		Bolt
25	104000327		Bolt
26	104040009		Washer 6

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
