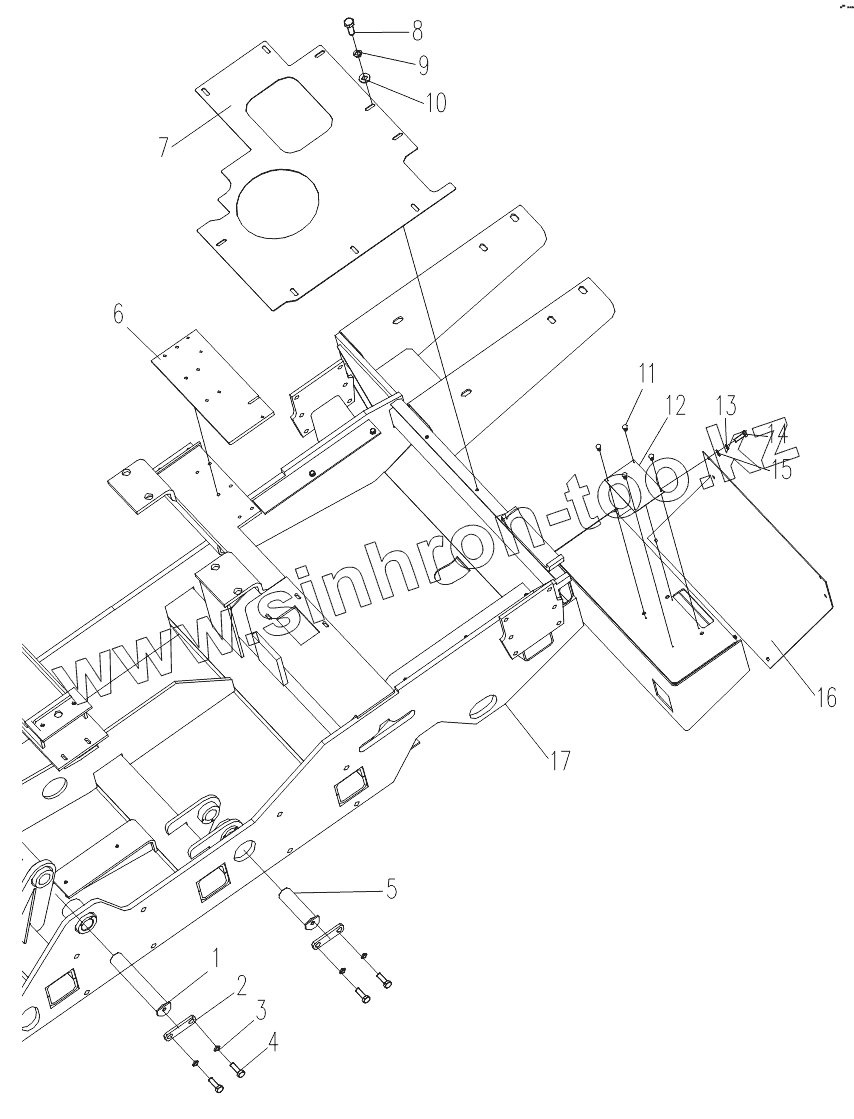

Каталог запасных частей к технике: XCMG ГНБ XZ-180. 00041701002 Main Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 0041401012 Pin
2 0041101016 Cover
3 104040007 Washer 8
4 104000130 Bolt M8X25
5 0041401013 Pin
6 0041701029 Cover
7 0041701043 Cover
8 104000082 Bolt M10X30
9 104040008 Washer 10
10 104040030 Washer 10
11 104060007 Bolt
12 0041701031 Cover
13 104040009 Washer 6
14 104000324 Bolt M6X20
15 104040029 Washer
16 0041701032 Cover
17 0041701003 Main Frame
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
