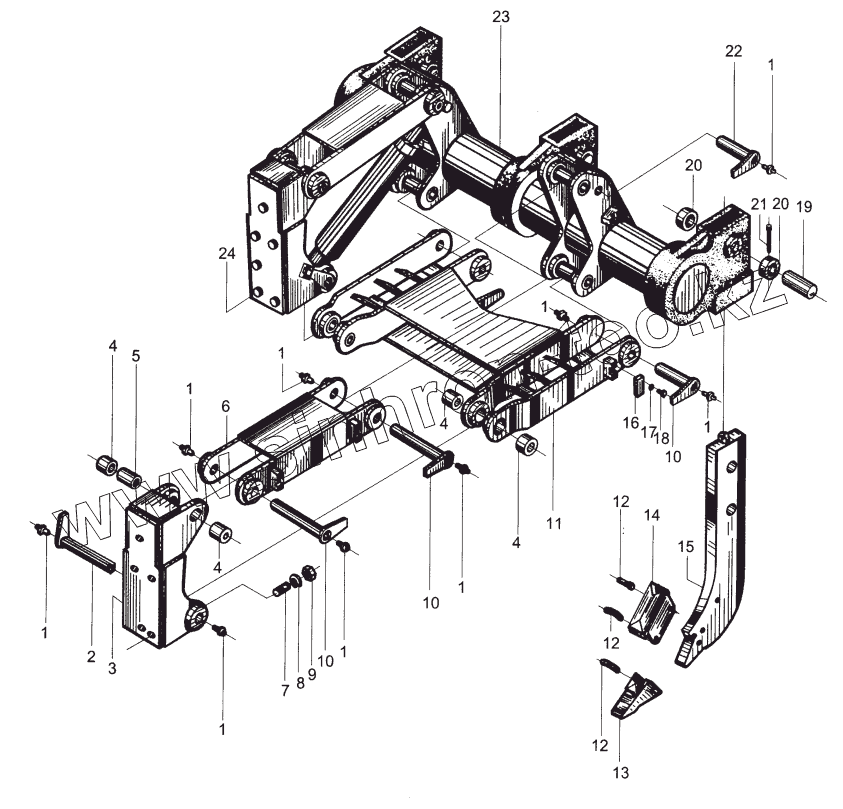

Каталог запасных частей к технике: XCMG DT-140B. 740013 Рыхлитель

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

2

3

4

4

4

4

5

6

7

8

9

10

10

10

11

12

12

12

13

14

15

16

17

18

19

20

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB1152-76		МАСЛЕНКА M10x1
2	740154		ВАЛ С ПЛАСТИНОЙ
3	740155		СУППОРТ, ЛЕВЫЙ
4	743043		ВТУЛКА ВАЛА
5	743044		РАСПОРНАЯ ВТУЛКА
6	740156		СОЕДИНЕНИЕ, ВЕРХНЕЕ
7	ШТИФТ M30x60		ШТИФТ M30x60
8	GB93-87		Шайба 12
9	JB/ZQ3747-86		ШАЙБА M30
10	740157		ВАЛ С ПЛАСТИНОЙ
11	740158		СОЕДИНЕНИЕ, НИЖНЕЕ
12	742001		УПРУГАЯ ШПИЛЬКА
13	741006		ХВОСТОВИК РЫХЛИТЕЛЯ
14	741007		ЗАЩИТА
15	740159		ЛЕЗВИЕ
16	743046		ПРИЖИМНАЯ ПЛАСТИНА
17	GB93-87		Шайба 12
18	GB5783-86		Болт
19	743047		ШПИЛЬКА
20	743048		КОНТРОВОЧНОЕ КОЛЬЦО ВАЛА
21	GB91-86		Шплинт
22	740160		ВАЛ С ПЛАСТИНОЙ
23	740161		БАЛКА РЫХЛИТЕЛЯ
24	740162		СУППОРТ, ПРАВЫЙ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
