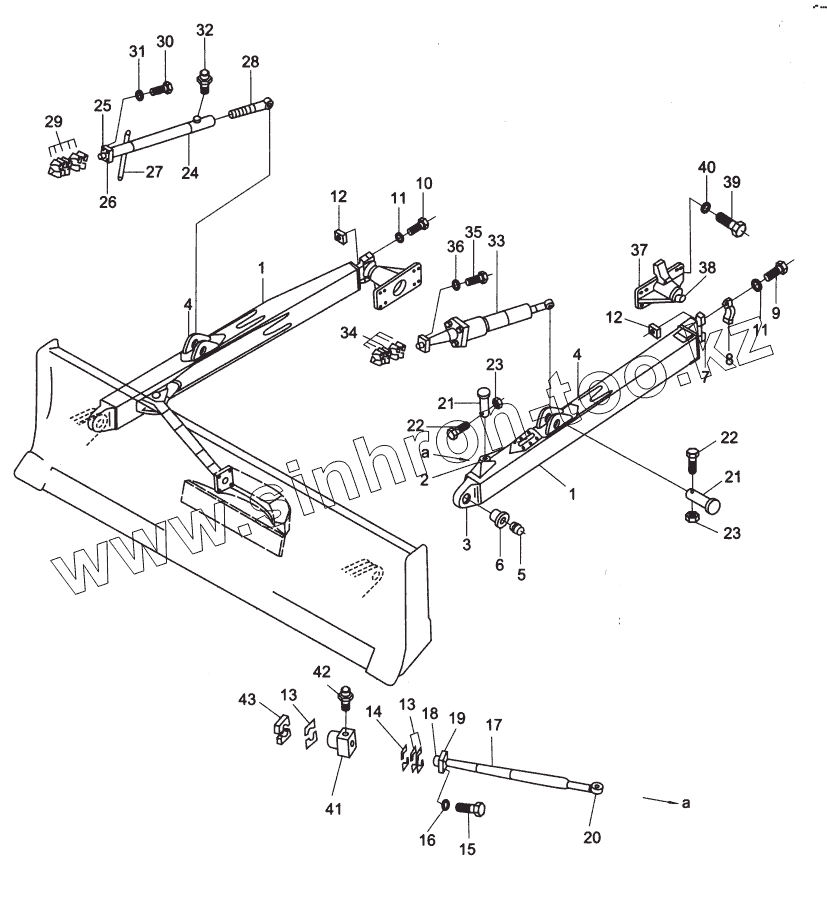

Каталог запасных частей к технике: XCMG DT-140B. 730018 Прямое лезвие с функцией наклона (II)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
4
5
6
7
7
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
37
37
38
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 730199 СВАРНАЯ РАМА, ПРАВАЯ
1 730198 СВАРНАЯ РАМА, ЛЕВАЯ
2 731020 СКОБА
3 733050 СОЕДИНЕНИЕ, НИЖНЕЕ
4 731034 СКОБА, ЛЕВАЯ
4 731020 СКОБА
5 733110 ВАЛ, НИЖНИЙ
6 733114 КОЖУХ, НИЖНИЙ
7 730109 ПОДШИПНИК, ЛЕВЫЙ
7 733119 ПОДШИПНИК, ПРАВЫЙ
8 731031 КОЛПАЧОК, ЛЕВЫЙ
8 731032 КОЛПАЧОК, ПРАВЫЙ
9 JB/ZQ3730-86 БОЛТ
10 JB/ZQ3730-86 БОЛТ
11 JB/ZQ3756-86 ШАЙБА
12 733021 ГАЙКА
13 733025 ПРОКЛАДКА
14 733029 ПРОКЛАДКА
15 733030 БОЛТ
16 GB93-87 Шайба 12
17 730102 СКОБА, НИЖНЯЯ
18 733042 ШАРОВОЕ СОЕДИНЕНИЕ
19 733043 ДЕРЖАТЕЛЬ
20 733045 СОЕДИНЕНИЕ
21 733012 ШПИЛЬКА
22 GB5782-86 Болт
23 GB889-86 Гайка
24 730100 СКОБА, ВЕРХНЯЯ
25 733034 ШАРОВОЕ СОЕДИНЕНИЕ
26 733035 ДЕРЖАТЕЛЬ
27 730101 ПРИВАРЕННЫЙ ПРУТ
28 733016 СОЕДИНЕНИЕ
29 733004 ПРОКЛАДКА
29 733005 ПРОКЛАДКА
30 GB5782-86 Болт
31 JB/ZQ3756-86 ШАЙБА
32 JB/T7940.1-1995 Чашка для смазки
33 580509 ЦИЛИНДР НАКЛОНА
34 733004 ПРОКЛАДКА
34 733005 ПРОКЛАДКА
35 GB5782-86 Болт
36 JB/ZQ3756-86 ШАЙБА
37 730203 ЦАПФА, ПРИВАРЕННАЯ, ЛЕВАЯ
37 730204 ЦАПФА, ПРИВАРЕННАЯ, ПРАВАЯ
38 733128 ВАЛ, ЛЕВЫЙ
38 733129 ВАЛ, ПРАВЫЙ
39 GB5783-86 Болт
40 GB93-87 Шайба 12
41 733028 ОПОРНАЯ ПОВЕРХНОСТЬ
42 JB/T7940.1-1995 Чашка для смазки
43 733027 ПРОКЛАДКА
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
