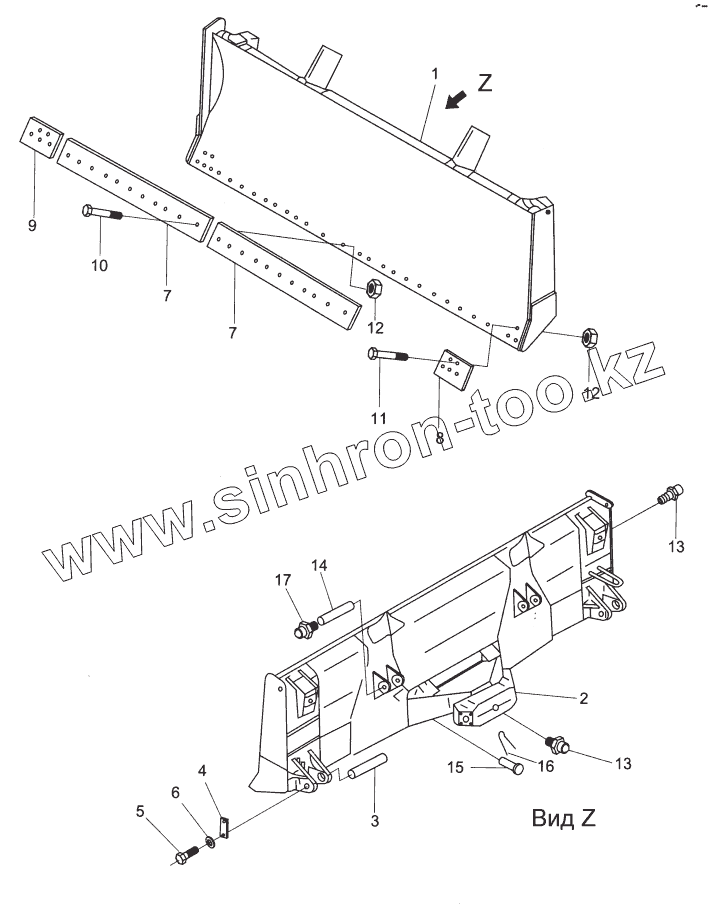

Каталог запасных частей к технике: XCMG DT-140B. 730018 Прямое лезвие с функцией наклона (I)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
13
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 730200 ЛЕЗВИЕ
2 733024 СКОБА
3 733015 ВАЛ
4 733013 ЗАМОК
5 GB5783-86 Болт
6 JB/ZQ3756-86 ШАЙБА
7 733003 РЕЖУЩАЯ ПЛАСТИНА
8 733001 ЛЕВАЯ РЕЖУЩАЯ КРОМКА
9 733002 ПРАВАЯ РЕЖУЩАЯ КРОМКА
10 733426 БОЛТ
11 733425 БОЛТ
12 733424 ГАЙКА
13 JB/T7940.1-1995 Чашка для смазки
14 733006 ВАЛ
15 733007 ШПИЛЬКА
16 GB91-86 Шплинт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
