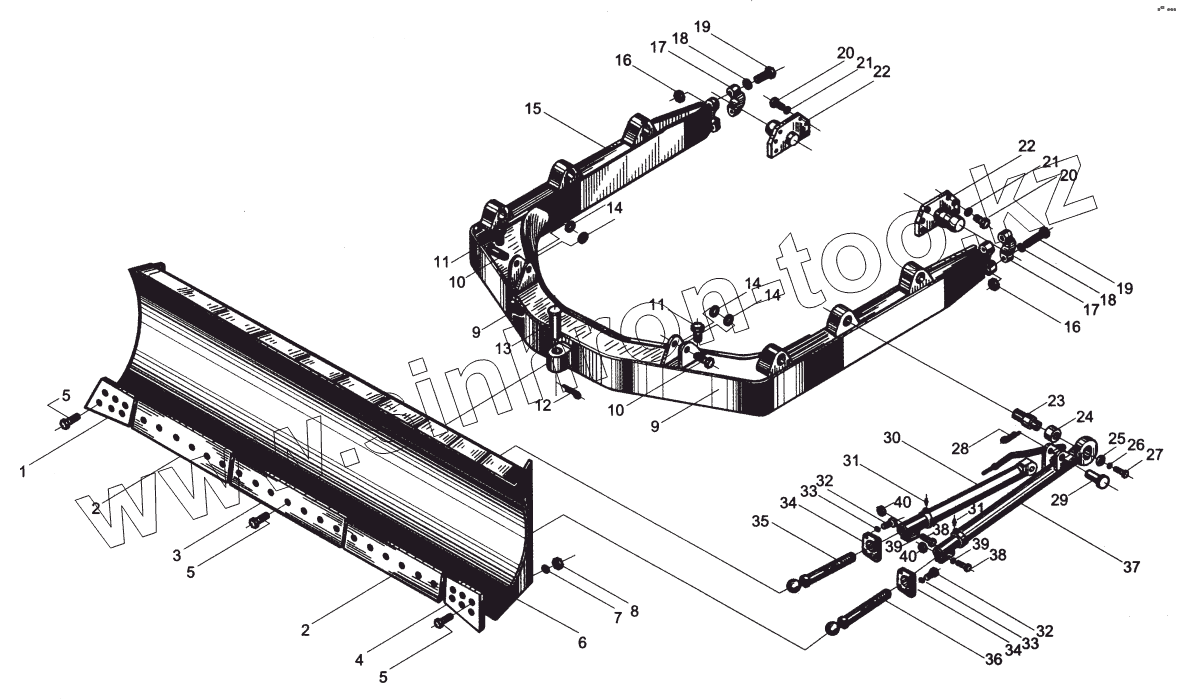

Каталог запасных частей к технике: XCMG DT-140B. 730015 Разравнивающие устройство
1
2
2
3
4
5
5
5
6
7
8
9
9
10
10
11
11
12
13
14
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
35
36
37
37
38
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 732054 | РЕЖУЩАЯ КРОМКА, ПРАВАЯ | |
| 2 | 732056 | РЕЖУЩАЯ ПЛАСТИНА | |
| 3 | 732057 | РЕЖУЩАЯ ПЛАСТИНА, СРЕДНЯЯ | |
| 4 | 732055 | РЕЖУЩАЯ КРОМКА, ЛЕВАЯ | |
| 5 | GB10-88 | БОЛТ M20x70 | |
| 6 | 730173 | ЛЕЗВИЕ | |
| 7 | GB93-87 | Шайба 12 | |
| 8 | GB6170-86 | Гайка | |
| 9 | 733430 | ШПИЛЬКА | |
| 10 | GB91-86 | Шплинт | |
| 11 | 733445 | ШПИЛЬКА | |
| 12 | GB91-86 | Шплинт | |
| 13 | 733445 | ШПИЛЬКА | |
| 14 | 733432 | КОЛЬЦО-ШАЙБА | |
| 15 | 730174 | АРОЧНАЯ РАМА | |
| 16 | GB6170-86 | Гайка | |
| 17 | 732015 | СФЕРИЧЕСКИЙ ПОДШИПНИК, ЗАДНИЙ | |
| 18 | GB93-87 | Шайба 12 | |
| 19 | GB30-87 | БОЛТ | |
| 20 | GB30-87 | БОЛТ | |
| 21 | GB93-87 | Шайба 12 | |
| 22 | 730175 | СФЕРИЧЕСКИЙ ПОДШИПНИК | |
| 23 | 733433 | ШПИЛЬКА ТОЛКАТЕЛЯ | |
| 24 | 733434 | КОРПУС ШАРА ТОЛКАТЕЛЯ | |
| 25 | 733435 | СОЕДИНЕНИЕ | |
| 26 | GB93-87 | Шайба 12 | |
| 27 | GB70-87 | ВИНТ M12x30 | |
| 28 | GB91-87 | ШПИЛЬКА | |
| 29 | 733436 | ШПИЛЬКА ЗАДНЕЙ МУФТЫ | |
| 30 | 730176 | НАКЛОННАЯ СКОБА, ВЕРХНЯЯ | |
| 31 | GB1152-89 | Патрубок М10х1 | |
| 32 | GB5783-86 | Болт | |
| 33 | GB9387 | ШАЙБА 20 | |
| 34 | 731077 | КРЫШКА СКОБЫ ШАРА | |
| 35 | 733438 | РЕГУЛИРУЮЩИЙ ШТОК С ШАРОВЫМ ОКОНЧАНИЕМ | |
| 36 | 733439 | РЕГУЛИРУЮЩИЙ ШТОК С ШАРОВЫМ ОКОНЧАНИЕМ | |
| 37 | 730180 | ТОЛКАЮЩИЙ РЫЧАГ, ЛЕВЫЙ | |
| 37 | 730177 | ТОЛКАЮЩИЙ РЫЧАГ, ПРАВЫЙ | |
| 38 | GB5781-86 | Болт | |
| 39 | GB93-87 | Шайба 12 | |
| 40 | GB6170-86 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
