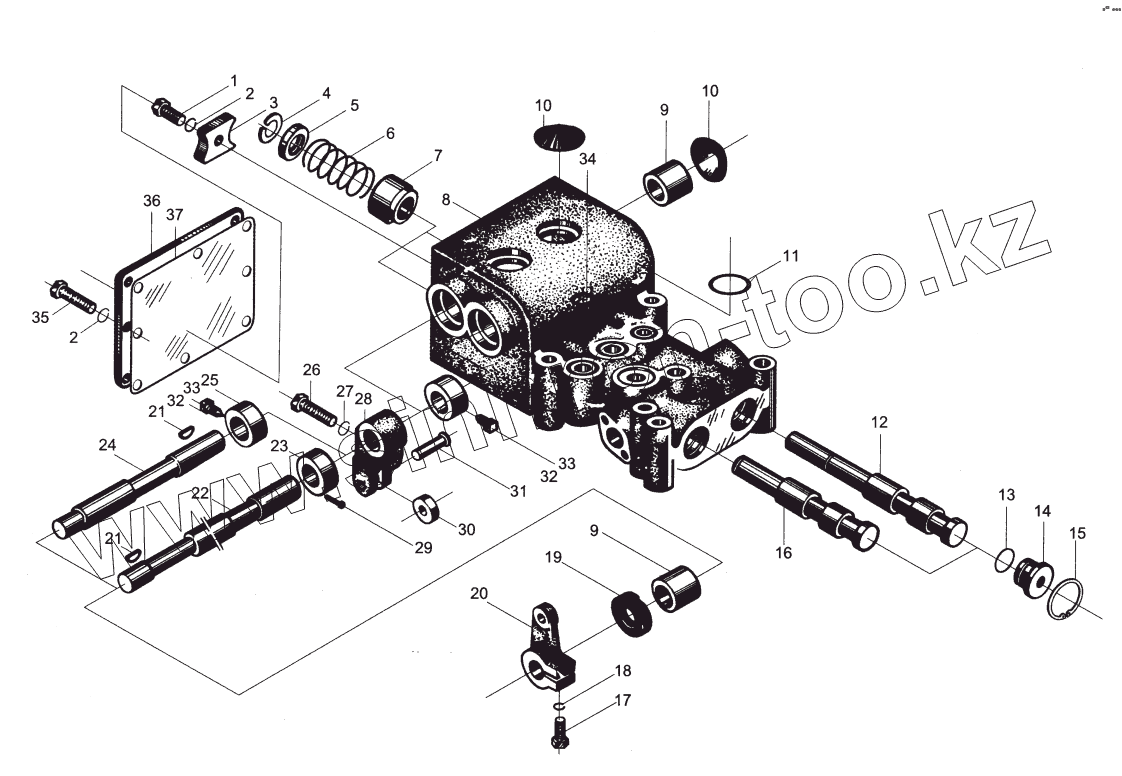

Каталог запасных частей к технике: XCMG DT-140B. 570323 Клапан рулевого управления (клапан поворота)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

29

30

31

32

32

33

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB5783-86		Болт
2	GB93-87		Шайба 12
3	0А19110		ПРИЖИМНАЯ ПЛАСТИНА
4	0А19138		СТОПОРНОЕ КОЛЬЦО 45
5	0А19139		КОНТРОВОЧНОЕ КОЛЬЦО
6	0А19123		ПРУЖИНА
7	0А19124		СЕДЛО ПРУЖИНЫ
8	0А57006		КОРПУС КЛАПАНА
9	0А19112		РАСПОРНАЯ ВТУЛКА
10	0А19119		ЗАГЛУШКА
11	GB1235-76		Кольцо
12	0А57007		ШТОК КЛАПАНА, ПРАВЫЙ
13	GB1235-76		Кольцо
14	0А19044		ЗАГЛУШКА
15	GB893-86		Пружинящее стопорное кольцо
16	0А57008		ШТОК КЛАПАНА, ЛЕВЫЙ
17	GB5783-86		Болт
18	GB93-87		Шайба 12
19	HG4-692-67		Seal
20	0А19107		КОРОМЫСЛО
21	GB1099-76		ШПОНКА 5x19
22	0A19113		УПРАВЛЯЮЩИЙ ВАЛ, ЛЕВЫЙ
23	0A19111		РАСПОРНАЯ ВТУЛКА
24	0A19116		УПРАВЛЯЮЩИЙ ВАЛ, ПРАВЫЙ
25	0A19115		ОГРАНИЧИТЕЛЬНАЯ МУФТА
26	GB5782-86		Болт
27	GB93-87		Шайба 12
28	0A19121		УПРАВЛЯЮЩИЙ РЫЧАГ
29	1 GB91-86		ШПИЛЬКА 4x20
30	0A19120		РОЛИК
31	GB882-76		Штырь
32	0A03008		СТОПОРНЫЙ ВИНТ
33	0A19114		ПРОВОЛОЧНАЯ ШПИЛЬКА d.1x153
34	GB1235-76		Кольцо
35	GB5783-86		Болт
36	0А19117		КРЫШКА
37	0А19118		УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА
