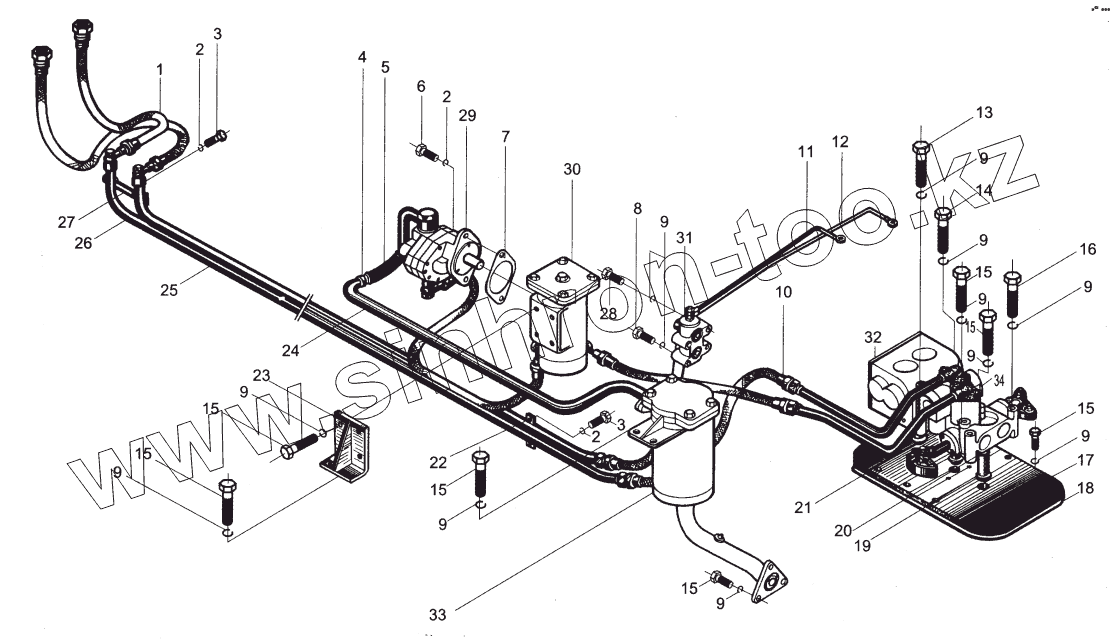

Каталог запасных частей к технике: XCMG DT-140B. 570018 Гидравлическая линия рулевого управления
1
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 570312 | ШЛАНГ I | |
| 2 | GB93-87 | Шайба 12 | |
| 3 | GB5783-86 | Болт | |
| 4 | JB/ZQ3777-86 | ЗАЖИМ | |
| 5 | 573562 | ШЛАНГ | |
| 6 | GB5783-86 | Болт | |
| 7 | 573564 | ПРОКЛАДКА | |
| 8 | GB5782-86 | Болт | |
| 9 | GB93-76 | Шайба | |
| 10 | 570320 | ШЛАНГ | |
| 11 | 570327 | МАСЛЯНАЯ ТРУБА I | |
| 12 | 570326 | МАСЛЯНАЯ ТРУБА II | |
| 13 | GB5781-86 | Болт | |
| 14 | GB5782-86 | Болт | |
| 15 | GB5783-86 | Болт | |
| 16 | GB5782-86 | Болт | |
| 17 | 573566 | ОПОРНАЯ ПЛИТА | |
| 18 | 573567 | БУМАЖНАЯ ПРОКЛАДКА | |
| 19 | 573568 | ВОЗВРАТНАЯ МАСЛЯНАЯ ТРУБА II | |
| 20 | GB1235-76 | Кольцо | |
| 21 | 573569 | ВОЗВРАТНАЯ МАСЛЯНАЯ ТРУБА I | |
| 22 | 573565 | ПРИЖИМНАЯ ПЛАСТИНА | |
| 23 | 570319 | ОПОРА ФИЛЬТРА ТОНКОЙ ОЧИСТКИ | |
| 24 | 570317 | ТРУБА НИЗКОГО ДАВЛЕНИЯ | |
| 25 | 570313 | СОЕДИНИТЕЛЬНАЯ ТРУБА I | |
| 26 | 570314 | СОЕДИНИТЕЛЬНАЯ ТРУБА II | |
| 27 | 573561 | ЗАЖИМ, СПАРЕННЫЕ ТРУБЫ | |
| 28 | GB5782-86 | Болт | |
| 29 | CBF-E32A | ШЕСТЕРЕННЫЙ НАСОС CBF-E32A | |
| 30 | 570318 | ФИЛЬТР ТОНКОЙ ОЧИСТКИ | |
| 31 | 570328 | ОБРАТНЫЙ КЛАПАН | |
| 32 | 570323 | КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ | |
| 33 | 570322 | ФИЛЬТР ТОНКОЙ ОЧИСТКИ | |
| 34 | 570324 | РЕДУКЦИОННЫЙ КЛАПАН |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
