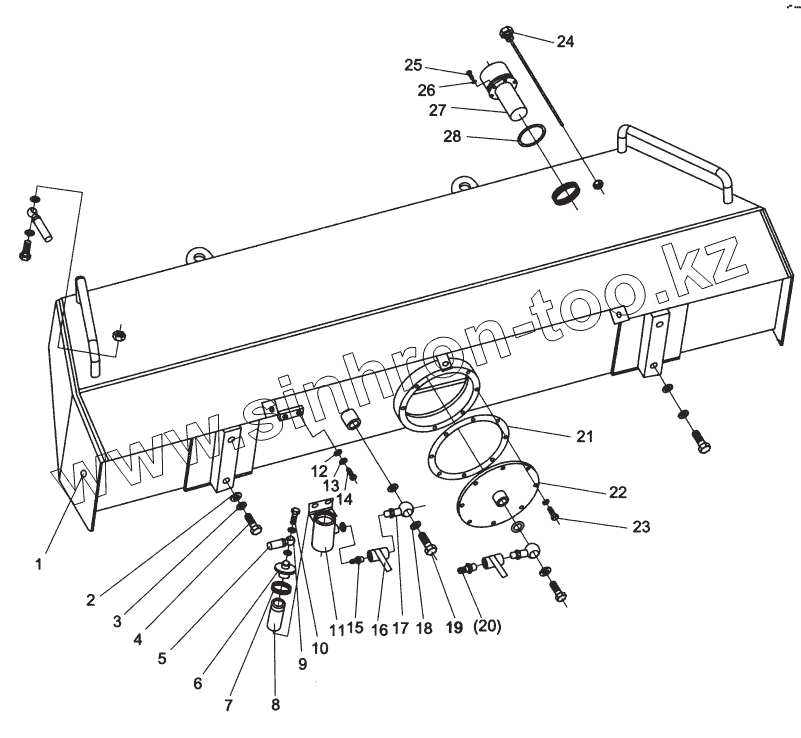

Каталог запасных частей к технике: XCMG DT-140B. 500015 Топливный бак

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	500124		ТОПЛИВНЫЙ БАК
2	JB/ZQ3756-86		ШАЙБА
3	GB93-87		Шайба 12
4	GB5783-86		Болт
5	500128		ТОПЛИВНАЯ ТРУБА
6	504741		ВИНТОВАЯ ЗАГЛУШКА
7	JB982-77		Шайба
8	WU-16K100-J		ФИЛЬТР
9	JB982-77		Шайба
10	504742		ПОЛЫЙ БОЛТ
11	500127		КОРПУС ФИЛЬТРА
12	GB97.1-85		Шайба
13	GB93-87		Шайба 12
14	GB5783-86		Болт
15	504745		СОЕДИНЕНИЕ
16	J11H-401/2		КЛАПАН J11H-401/2
17	504737		СОЕДИНЕНИЕ
18	JB982-77		Шайба
19	504736		ПОЛЫЙ БОЛТ
20	504738		СОЕДИНЕНИЕ
21	504743		ПРОКЛАДКА
22	500126		ФЛАНЕЦ
23	GB5783-86		Болт
24	500125		ИЗМЕРИТЕЛЬНЫЙ СТЕРЖЕНЬ
25	GB67-85		Болт
26	GB93-87		Шайба 12
27	QUQ2-20X1		ФИЛЬТР
28	504744		ПРОКЛАДКА

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
