Каталог запасных частей к технике: XCMG DT-140B. 470400 Полка батареи

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

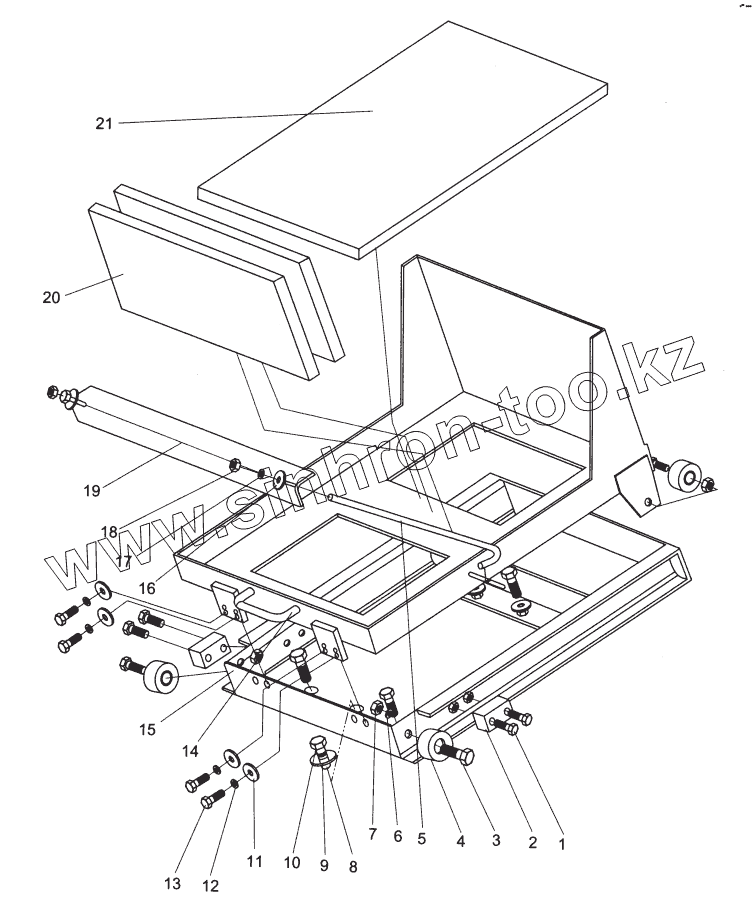

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB5782-86		Болт
2	474303		НЕПОДВИЖНЫЙ БЛОК
3	474308		БОЛТ
4	474307		КАТУШКА
5	474293		НЕПОДВИЖНЫЙ КРЮК
6	GB93-87		Шайба 12
7	GB6170-86		Гайка
8	GB5783-86		Болт
9	GB97.1-85		Шайба
10	GB93-87		Шайба 12
11	GB97.1-85		Шайба
12	GB93-87		Шайба 12
13	GB5783-86		Болт
14	470401		ВЕРХНЯЯ ПОЛКА БАТАРЕИ
15	470402		ПОЛОЗ
16	GB97.1-85		Шайба
17	GB93-87		Шайба 12
18	GB6170-86		Гайка
19	474295		НЕПОДВИЖНЫЙ БРУС
20	474298		РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА
21	474297		УДЕРЖИВАЮЩАЯ ПЛАСТИНА

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
