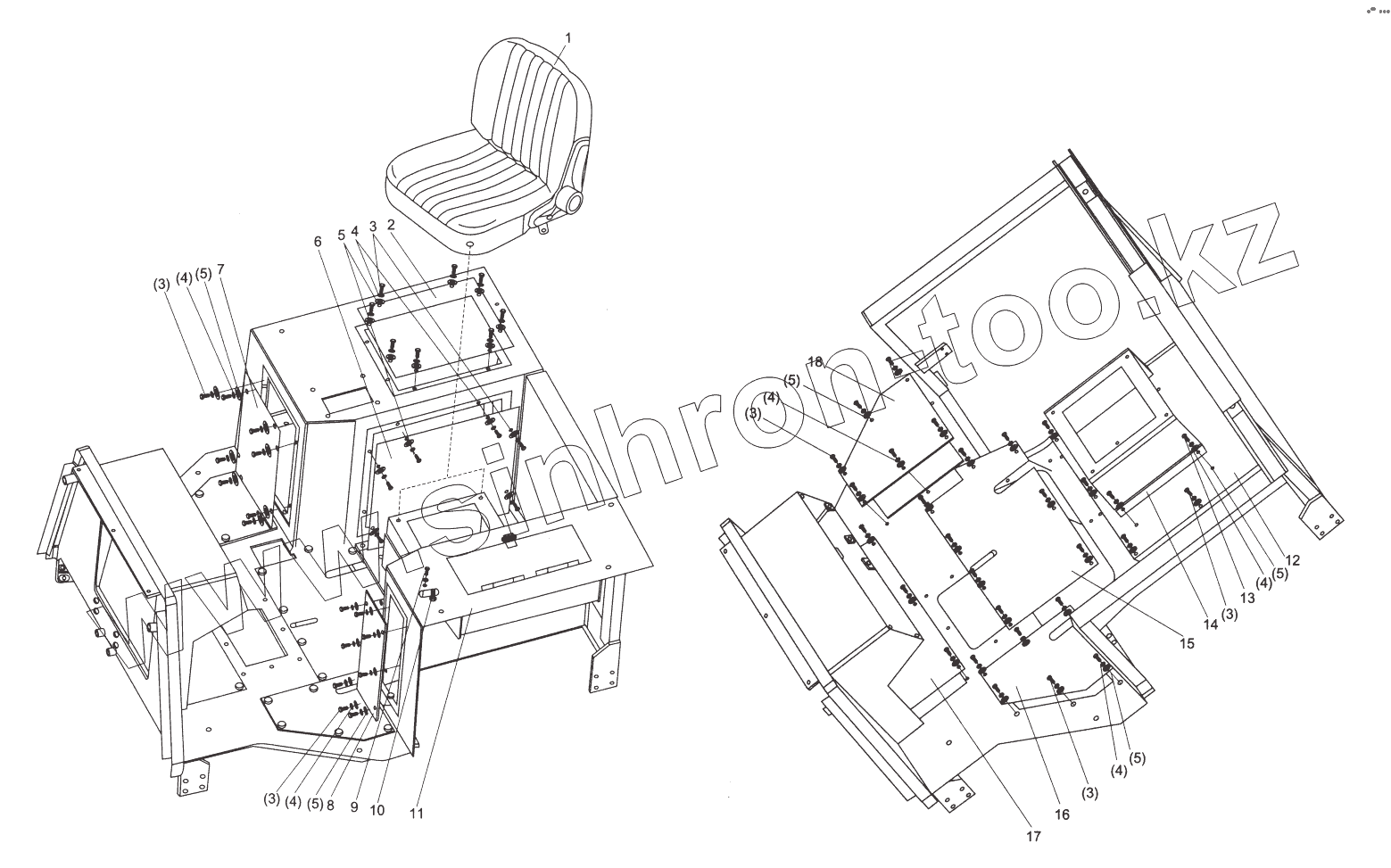

Каталог запасных частей к технике: XCMG DT-140B. 470278 Кабина управления
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DS44/1HB | ОПОРНАЯ ПОВЕРХНОСТЬ | |
| 2 | 474281 | ВЕРХНЯЯ ПЛАСТИНА | |
| 3 | GB5781-86 | Болт | |
| 4 | GB93-87 | Шайба 12 | |
| 5 | GB97.1-85 | Шайба | |
| 6 | 474280 | БОКОВАЯ ПЛАСТИНА | |
| 7 | 474282 | ПРАВАЯ БОКОВАЯ ПЛАСТИНА | |
| 8 | 474284 | ЛЕВАЯ БОКОВАЯ ПЛАСТИНА | |
| 9 | GB93-87 | Шайба 12 | |
| 10 | GB5783-86 | Болт | |
| 11 | 470271 | КАБИНА УПРАВЛЕНИЯ | |
| 12 | 470422 | ЗАДНЯЯ ПЛАСТИНА | |
| 13 | GB5783-86 | Болт | |
| 14 | 470421 | СУППОРТ ОПОРНОЙ ПОВЕРХНОСТИ | |
| 15 | 474269 | ПЛАСТИНА КРЫШКИ | |
| 16 | 474271 | ЛЕВАЯ ПЛАСТИНА | |
| 17 | 474258 | ДЛИННАЯ ПЛАСТИНА | |
| 18 | 474262 | ПРАВАЯ ПЛАСТИНА |
