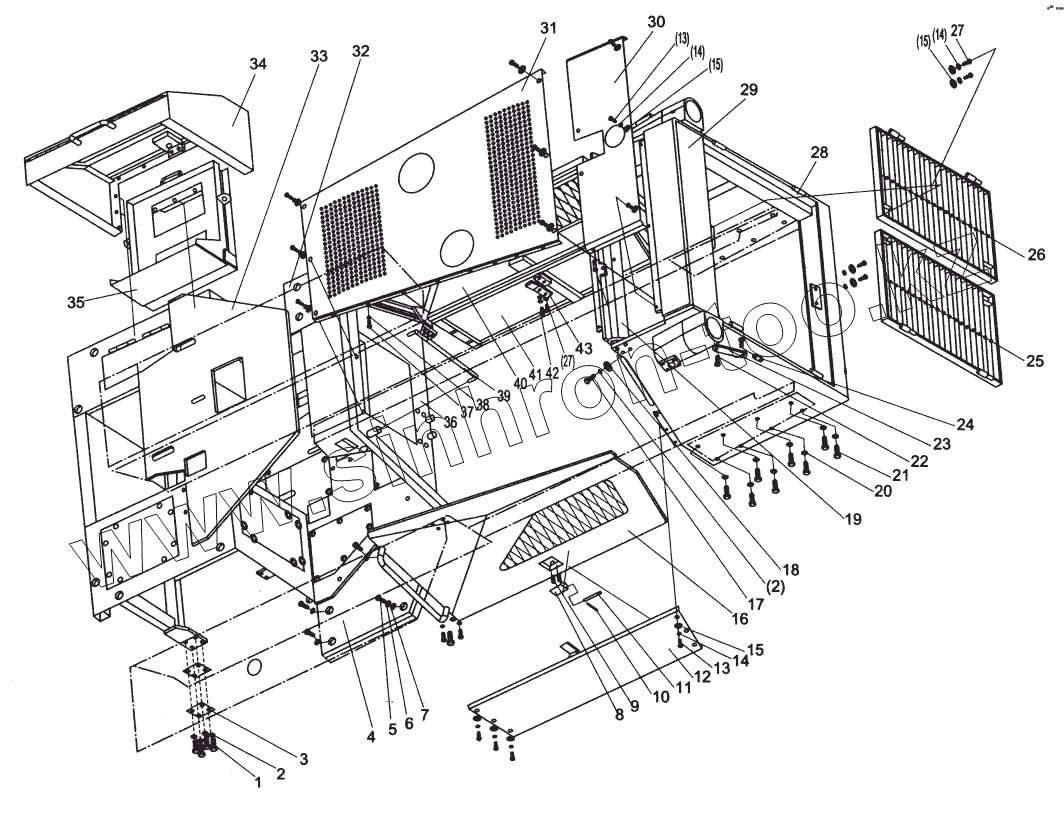

Каталог запасных частей к технике: XCMG DT-140B. 470019 Компоновка

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

14

15

15

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB5782-86		Болт
2	GB93-87		Шайба 12
3	474428		ПРОКЛАДКА
4	474408		ПРАВАЯ ПЕДАЛЬ
5	GB5782-86		Болт
6	GB93-87		Шайба 12
7	GB96-85		Шайба
8	470425		РУЧКА
9	474396		ПРУЖИНА
10	GB91-86		Шплинт
11	GB882-86		Шплинт
12	470411		ПЛАСТИНА ПРАВОЙ СТОРОНЫ
13	GB5783-86		Болт
14	GB93-87		Шайба 12
15	GB97.1-85		Шайба
16	470424		ПРАВАЯ БОКОВАЯ ДВЕРЬ
17	GB5783-86		Болт
18	GB976-85		ШАЙБА 14
19	470412		ЭСТАКАДА
20	GB93-87		Шайба 12
21	GB5783-86		Болт
22	GB5783-86		Болт
23	470419		СОЕДИНИТЕЛЬНАЯ БАЛКА
24	474387		ФИКСИРУЮЩАЯ ПЕТЛЯ
25	470417		ПРАВАЯ КРЫШКА
26	470418		ЛЕВАЯ КРЫШКА
27	GB5783-86		Болт
28	474382		ПЕРЕДНЯЯ НЕПОДВИЖНАЯ ТРУБА
29	470252		ЗАЩИТА
30	470253		ПЕРЕДНЯЯ ВЕРХНЯЯ ЗАЩИТА
31	470254		ЗАДНЯЯ ВЕРХНЯЯ ЗАЩИТА
32	470409		ЛЕВАЯ ПЕДАЛЬ
33	470420		РЕЗИНОВОЕ ПОКРЫТИЕ
34	470406		ЯЩИК ДЛЯ БАТАРЕИ
35	470400		ПОЛКА ДЛЯ БАТАРЕИ
36	470278		КАБИНА УПРАВЛЕНИЯ
37	GB5783-86		Болт
38	GB93-87		Шайба 12
39	QD25-1A		QD25-1A ПНЕВМАТИЧЕСКАЯ ПРУЖИНА
40	470423		ЛЕВАЯ БОКОВАЯ ДВЕРЬ
41	470410		ЛЕВАЯ БОКОВАЯ ПЛАСТИНА
42	GB97.1-85		Шайба
43	474423		НЕПОДВИЖНАЯ ПЛАСТИНА

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
