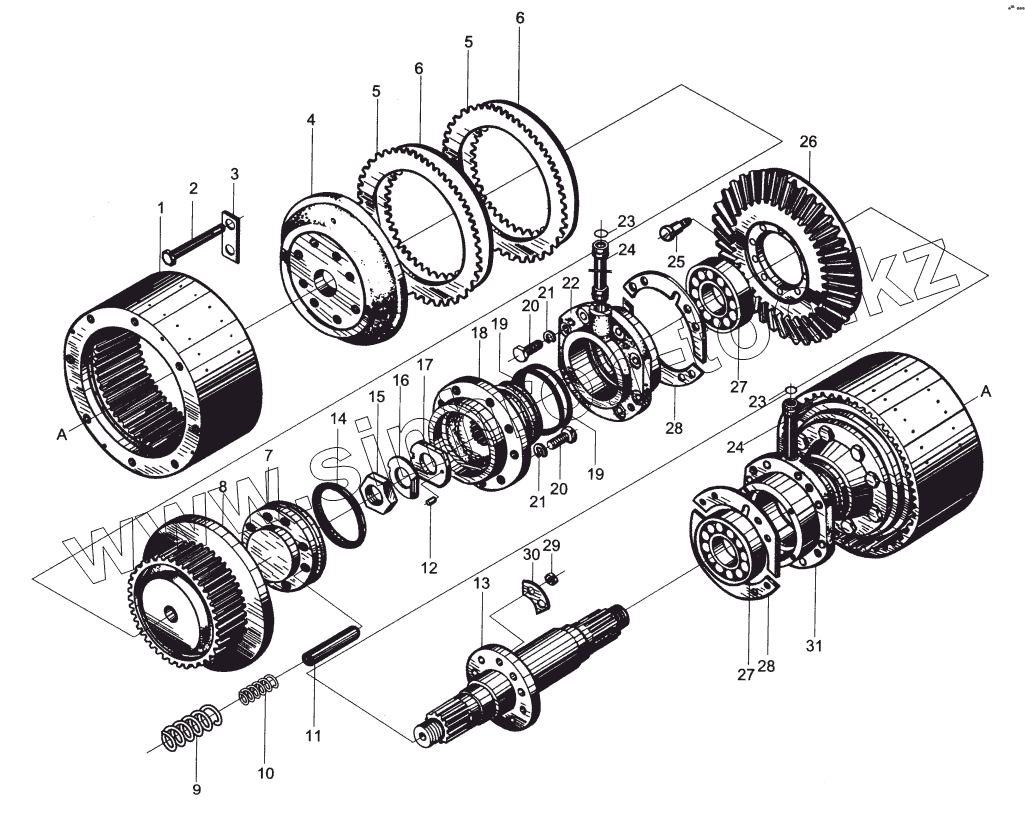

Каталог запасных частей к технике: XCMG DT-140B. 420015 Коническая шестеренная передача (II)
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
23
24
24
25
26
27
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 423133 | НАПРАВЛЯЮЩАЯ ШЕСТЕРНЯ | |
| 2 | 423134 | БОЛТ МУФТЫ ПОВОРОТА | |
| 3 | 423135 | СТОПОРНАЯ ШАЙБА | |
| 4 | 423104 | ПРИЖИМНОЙ ДИСК | |
| 5 | 420106 | ФРИКЦИОННАЯ ПЛАСТИНА, ВНЕШНЯЯ ШЕСТЕРНЯ | |
| 6 | Пластина | Пластина | |
| 7 | 423137 | ПОРШЕНЬ | |
| 8 | 423138 | ПРИВОДНАЯ ШЕСТЕРНЯ | |
| 9 | 423139 | ПРУЖИНА, БОЛЬШАЯ | |
| 10 | 423140 | ПРУЖИНА, МАЛАЯ | |
| 11 | 423148 | ПОЗИЦИОНИРУЮЩАЯ ВТУЛКА | |
| 12 | GB119-86 | Штырь | |
| 13 | 423112 | ЗАДНИЙ ВАЛ ШЕСТЕРНИ | |
| 14 | 423141 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 15 | 423117 | ГАЙКА | |
| 16 | GB856-88 | ШАЙБА 42 | |
| 17 | 423106 | ПРИЖИМНАЯ ПЛАСТИНА | |
| 18 | 423142 | СОЕДИНИТЕЛЬНЫЙ ДИСК | |
| 19 | 423107 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 20 | GB5783-86 | Болт | |
| 21 | GB93-87 | Шайба 12 | |
| 22 | 423109 | ОПОРНАЯ ПОВЕРХНОСТЬ ПОДШИПНИКА, ЛЕВАЯ | |
| 23 | GB1235-76 | Кольцо | |
| 24 | 420122 | СОЕДИНИТЕЛЬНАЯ МАСЛ. ТРУБА | |
| 25 | 423111 | БОЛТ КОНИЧЕСКОЙ ШЕСТЕРНИ | |
| 26 | 42423110 | КОНИЧЕСКАЯ ШЕСТЕРНЯ, БОЛЬШАЯ | |
| 27 | GB/T297-94 | ПОДШИПНИК 30313 | |
| 28 | 423108 | ПРОКЛАДКА | |
| 29 | GB6171-86 | Гайка | |
| 30 | 423102 | СТОПОРНАЯ ШАЙБА | |
| 31 | 423143 | ОПОРНАЯ ПОВЕРХНОСТЬ ПОДШИПНИКА, ПРАВАЯ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
