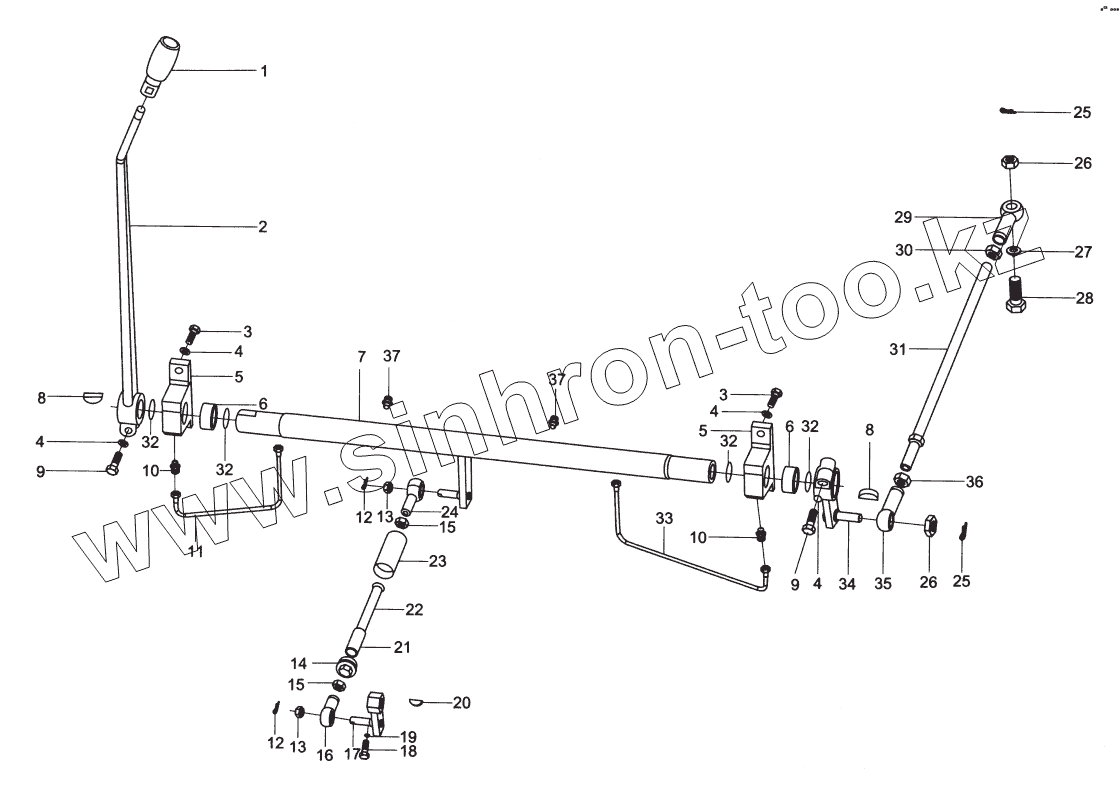

Каталог запасных частей к технике: XCMG DT-140B. 400233 Управление сцеплением маховика

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

5

5

6

6

7

8

8

9

9

10

10

11

12

12

13

13

14

15

15

16

17

18

19

20

21

22

23

24

25

25

26

26

27

28

29

30

31

32

32

32

32

33

34

35

36

37

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	400200		Упор рулевого устройства
2	400238		РЫЧАГ
3	GB5783-86		Болт
4	GB93-87		Шайба 12
5	403034		СУППОРТ
6	400156		ПОДШИПНИК
7	400240		ВАЛ
8	GB1099-79		ШПОНКА
9	GB5782-86		Болт
10	203049		СОЕДИНЕНИЕ
11	400239		МАСЛЯНАЯ ТРУБА I
12	GB91-86		Шплинт
13	GB6178-86		ГАЙКА
14	403413		ВИНТОВАЯ ЗАГЛУШКА
15	GB6171-86		Гайка
16	JB/ZQ3845-86		ПОДШИПНИК
17	400234		РЫЧАГ I
18	GB5783-86		Болт
19	GB93-87		Шайба 12
20	GB1099-79		ШПОНКА
21	403414		ПРУЖИНА
22	400235		ШТОК
23	400236		ВТУЛКА
24	JB/ZQ3845-86		ПОДШИПНИК
25	GB91-86		Шплинт
26	GB6178-86		ГАЙКА
27	403416		ШАЙБА
28	403415		БОЛТ
29	JB/ZQ3845-86		ПОДШИПНИК
30	GB6171-86		Гайка
31	400237		ПЕРЕДНИЙ ШТОК
32	400217		ПЫЛЕЗАЩИТНОЕ КОЛЬЦО
33	400241		МАСЛЯНАЯ ТРУБА II
34	400242		РЫЧАГ II
35	JB/ZQ3845-86		ПОДШИПНИК
36	GB6171-86		Гайка
37	GB1152-89		Патрубок М10х1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
