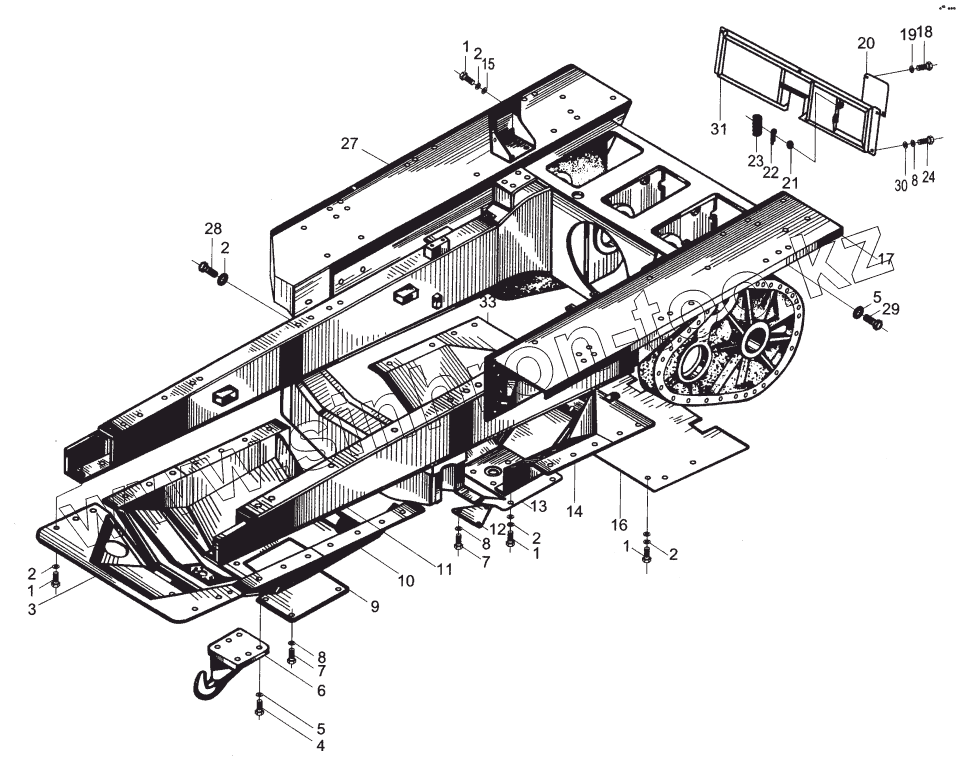

Каталог запасных частей к технике: XCMG DT-140B. 380020 Главная рама
1
1
1
1
2
2
2
2
2
3
4
5
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5783-86 | Болт | |
| 2 | GB93-87 | Шайба 12 | |
| 3 | 380195 | ПЕРЕДНЯЯ ОСНОВНАЯ ПЛАСТИНА | |
| 4 | GB5783-86 | Болт | |
| 5 | GB93-87 | Шайба 12 | |
| 6 | 381017 | КРЮК ТЯГОВЫЙ | |
| 7 | GB5783-86 | Болт | |
| 8 | GB93-87 | Шайба 12 | |
| 9 | 383321 | ПЛАСТИНА КРЫШКИ | |
| 10 | 380193 | СРЕДНЯЯ ОСНОВНАЯ ПЛАСТИНА | |
| 11 | 380203 | ГЛАВНАЯ РАМА | |
| 12 | 383322 | ПЛАСТИНА КРЫШКИ | |
| 13 | 380211 | НИЖНЯЯ ОСНОВНАЯ ПЛАСТИНА | |
| 14 | 380198 | ЛЕВАЯ ОСНОВНАЯ ПЛАСТИНА | |
| 15 | GB97.1-85 | Шайба | |
| 16 | 380202 | ЗАДНЯЯ НАКЛАДКА | |
| 17 | 380222 | ОПОРНАЯ ПОВЕРХНОСТЬ КОЛЕНА, ЛЕВАЯ | |
| 18 | GB5783-86 | Болт | |
| 19 | GB97.1-85 | Шайба | |
| 20 | 383410 | ПЛАСТИНА КРЫШКИ | |
| 21 | GB882-86 | Шплинт | |
| 22 | GB91-86 | Шплинт | |
| 23 | 383310 | ПРУЖИНА | |
| 24 | GB5783-85 | БОЛТ M12x25 | |
| 25 | 380227 | СУППОРТ | |
| 26 | 380220 | ПРАВАЯ ОСНОВНАЯ ПЛАСТИНА | |
| 27 | 380223 | ОПОРНАЯ ПОВЕРХНОСТЬ КОЛЕНА, ПРАВАЯ | |
| 28 | GB5781-86 | Болт | |
| 29 | GB5783-86 | Болт | |
| 30 | GB97.1-85 | Шайба | |
| 31 | 380228 | ЗАДНИЙ ДЕМПФЕР |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
