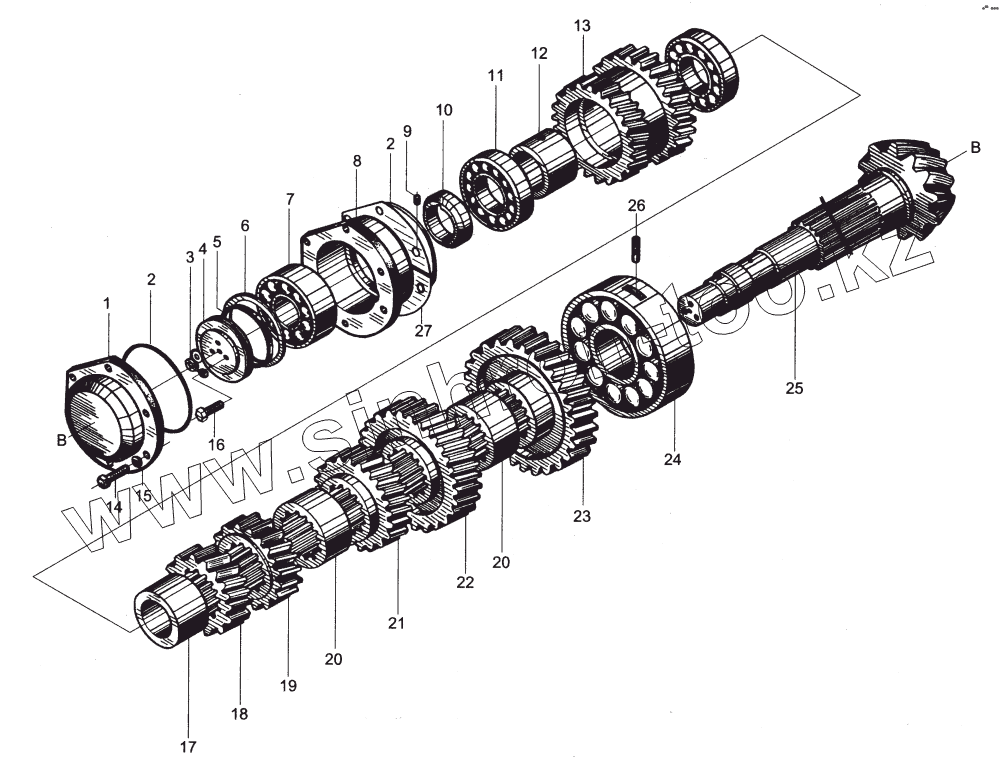

Каталог запасных частей к технике: XCMG DT-140B. 370014 Корпус трансмиссии (III)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0А13029 | КРЫШКА ПОДШИПНИКА | |
| 2 | GB1235-76 | Кольцо | |
| 3 | 0А10025 | СТОПОРНАЯ ПРОКЛАДКА | |
| 4 | 0А13032 | КОЛПАЧОК ЗАГЛУШКИ УПЛОТНЕНИЯ | |
| 5 | 0А13031 | МАСЛЯНОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, МАЛОЕ | |
| 6 | 0А13030 | КОНТРОВОЧНОЕ КОЛЬЦО | |
| 7 | GB286-64 | Подшипник | |
| 8 | 0А13055 | УПЛОТНЕНИЕ ПОДШИПНИКА III | |
| 9 | GB119-86 | Штырь | |
| 10 | 0А13036 | РАСПОРНАЯ ШАЙБА III | |
| 11 | GB283-81 | ПОДШИПНИК | |
| 12 | 0А13035 | РАСПОРНОЕ КОЛЬЦО III | |
| 13 | 0А13033 | НАПРАВЛЯЮЩЕЕ КОЛЕСО | |
| 14 | GB5783-86 | Болт | |
| 15 | GB93-87 | Шайба 12 | |
| 16 | 0А13057 | БОЛТ | |
| 17 | 0А13034 | РАСПОРНАЯ ВТУЛКА ВЕДОМОГО ВАЛА II | |
| 18 | 0А13022 | ВЕДОМАЯ ШЕСТЕРНЯ, 5-ая СКОРОСТЬ | |
| 19 | 0А13049 | ВЕДОМАЯ ШЕСТЕРНЯ, 4-ая СКОРОСТЬ | |
| 20 | 0А13005 | РАСПОРНАЯ ВТУЛКА ВЕДОМОГО ВАЛА I | |
| 21 | 0А13050 | ВЕДОМАЯ ШЕСТЕРНЯ, 3-ья СКОРОСТЬ | |
| 22 | 0А13051 | ВЕДОМАЯ ШЕСТЕРНЯ, 2-ая СКОРОСТЬ | |
| 23 | 0А13004 | ВЕДОМАЯ ШЕСТЕРНЯ, 1-ая СКОРОСТЬ | |
| 24 | 0А13058 | ПОДШИПНИК 2414 | |
| 25 | 0А13006 | ВЕДОМЫЙ ВАЛ | |
| 26 | 0А13003 | ПОЗИЦИОНИРУЮЩИЙ ВИНТ | |
| 27 | 0А13037 | РЕГУЛИРОВОЧНАЯ ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
