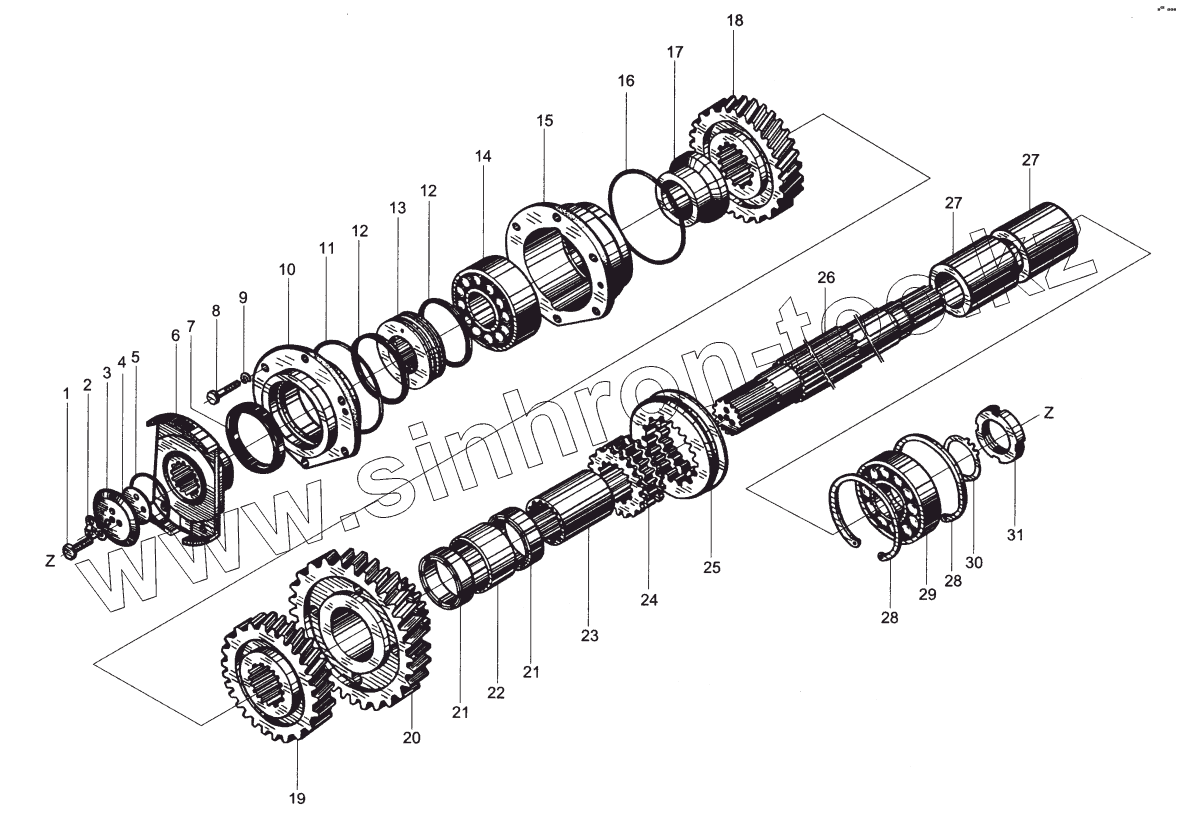

Каталог запасных частей к технике: XCMG DT-140B. 370014 Корпус трансмиссии (II)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0А13057 | БОЛТ | |
| 2 | 0А10025 | СТОПОРНАЯ ПРОКЛАДКА | |
| 3 | 0А10024 | ПРОКЛАДКА | |
| 4 | 0А13040 | РЕЗИНОВАЯ ШАЙБА | |
| 5 | GB1235-76 | Кольцо | |
| 6 | 0А13053 | ДИСК ФЛАНЦА | |
| 7 | GB9877.1-1998 | УПЛОТНЕНИЕ PD70x95x12 | |
| 8 | GB5783-86 | Болт | |
| 9 | GB93-87 | Шайба 12 | |
| 10 | 0А13038 | ОСНОВНАЯ КРЫШКА ПОДШИПНИКА | |
| 11 | GB1235-76 | Кольцо | |
| 12 | 0А13042 | МАСЛЯНОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, БОЛЬШОЕ | |
| 13 | 0А13041 | УПЛОТНИТЕЛЬНАЯ РАСПОРНАЯ ШАЙБА | |
| 14 | GB286-64 | Подшипник | |
| 15 | 0А13039 | УПЛОТНЕНИЕ ПОДШИПНИКА II | |
| 16 | GB1235-76 | Кольцо | |
| 17 | 0А13043 | РАСПОРНАЯ ВТУЛКА, ГЛАВНЫЙ ВАЛ | |
| 18 | 0А13044 | ПРИВОДНАЯ ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА | |
| 19 | 0А13045 | ПРИВОДНАЯ ШЕСТЕРНЯ ЗАДНЕГО ХОДА | |
| 20 | 0А13047 | ПРИВОДНАЯ ШЕСТЕРНЯ, 5-ая СКОРОСТЬ | |
| 21 | 0А13010 | БИМЕТАЛЛИЧЕСКАЯ МУФТА | |
| 22 | 0А13048 | РАСПОРНОЕ КОЛЬЦО IV | |
| 23 | 0А13046 | ШЛИЦЕВАЯ МУФТА III | |
| 24 | 0А13013 | МЕХАНИЗМ СЦЕПЛЕНИЯ | |
| 25 | 0А13056 | СОЕДИНИТЕЛЬНАЯ МУФТА | |
| 26 | 0А13052 | ГЛАВНЫЙ ВАЛ | |
| 27 | 0А13002 | ДЛИННАЯ МУФТА, ГЛАВНЫЙ ВАЛ | |
| 28 | GB893.1-86 | Пружинный зажим | |
| 29 | GB/T283-94 | ПОДШИПНИК | |
| 30 | GB858-88 | Стопорная шайба | |
| 31 | GB812-88 | ГАЙКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
