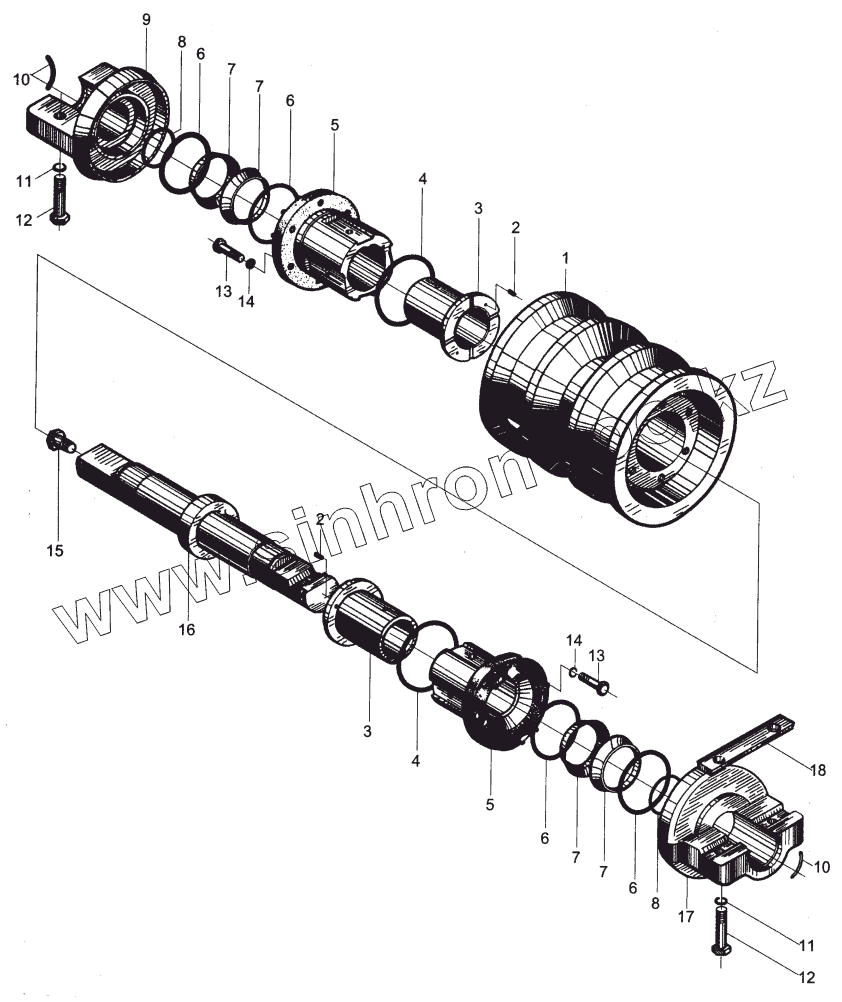

Каталог запасных частей к технике: XCMG DT-140B. 320266 Гусеничный каток с двумя ребордами
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 320269 | КОРПУС КАТКА С ДВУМЯ РЕБОРДАМИ | |
| 2 | GB119-86 | Штырь | |
| 3 | 323642 | ВТУЛКА | |
| 4 | GB1235-76 | Кольцо | |
| 5 | 321182 | ВТУЛКА | |
| 6 | 323648 | РЕЗИНОВОЕ КОЛЬЦО, ПЛАВАЮЩЕЕ УПЛОТНЕНИЕ | |
| 7 | 323647 | ПЛАВАЮЩЕЕ УПЛОТНЕНИЕ | |
| 8 | GB1235-76 | Кольцо | |
| 9 | 321181 | ВНЕШНЯЯ КРЫШКА КАТКА | |
| 10 | 323643 | КОНТРОВОЧНОЕ КОЛЬЦО 3.8x100 | |
| 11 | GB93-87 | Шайба 12 | |
| 12 | GB5783-86 | Болт | |
| 13 | GB5783-86 | Болт | |
| 14 | GB93-87 | Шайба 12 | |
| 15 | 323651 | ВИНТОВАЯ ЗАГЛУШКА | |
| 16 | 322032 | ВАЛ КАТКА | |
| 17 | 321180 | ВНУТРЕННЯЯ КРЫШКА КАТКА | |
| 18 | Шпонка | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
